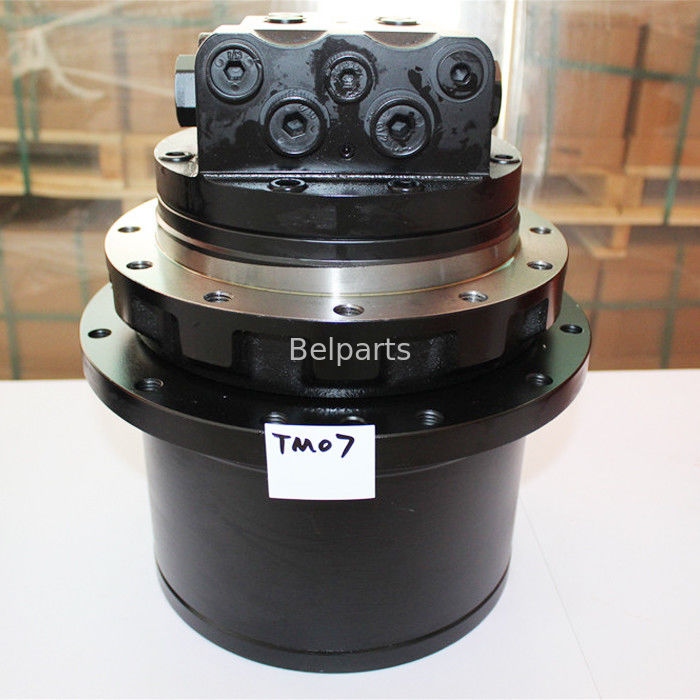

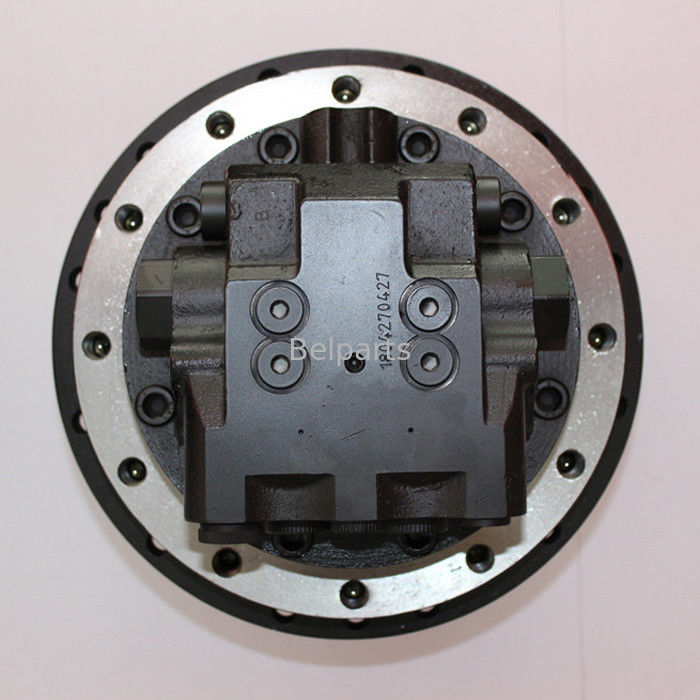

Doosan Daewoo DH55 DH60 DH60-7 DX60W Endantrieb Fahrantriebsmotor | TM07VC (2401-9301C, 401-00473)
Hochleistungs-Doppelgeschwindigkeits-Hydraulikkettenreduzierer mit 8.340 N·m und doppeltem 12-Loch-M14-Flansch.Brandneuer, strapazierfähiger hydraulischer Endantriebsmotor der TM07VC-Serie mit Getriebe, entwickelt für Doosan / Daewoo 5,5–6,5-Tonnen-Raupen- und Mobilbagger. Vollständig austauschbar mit Doosan Originalteilenummern2401-9301C, 401-00473, 401-00524, K1039056, 170403-00098, 170403-00003C, 170403-00003E, 2401-9245 und 170403-00100B.
1. Technische Betriebsspezifikationen
(Autorität verifiziert über Doosan Mottrol Engineering-Kataloge & Doosan Infracore Teilehandbücher)
| Technische Parameter | Verifizierte technische Kennzahl |
|---|---|
| Doosan OEM-Teilenummern | 2401-9301C, 401-00473, 401-00524, K1039056, 170403-00098, 170403-00003C, 170403-00003E, 2401-9245, 170403-00100B |
| Hydraulikmotor-Plattform | TM07VC (Axialkolbenmotor mit variablem Hubraum und integriertem zweistufigen Planetengetriebe) |
| Kompatible Doosan / Daewoo Modelle | DH55, DH55-V, DH60, DH60-7, DH60GOLD, DX60, DX60W (6-Tonnen-Serie) |
| Baggergewichtsklasse | 5,5 – 6,5 Tonnen Mini- / Midi-Bagger |
| Motorhubraum (Min / Max) | 34,0 / 55,8 cm³/Umdrehung (automatische Zweigangschaltung) |
| Planetengetriebe-Untersetzungsverhältnis | 53,71:1 |
| Maximales Abtriebsdrehmoment | 8.340 N·m |
| Maximaler System-Überdruck | 34,3 MPa (343 bar / 4.975 PSI) |
| Qualitätsstufe & Garantie | 100% brandneuer Standard |
2. Verifizierte physische Passform & Montageabmessungen
(Direkt passende Verifizierungstabelle, die der OEM TM07VC technischen Zeichnung entspricht)
| Zeichnungs-Locator | Kritisches Passform-Parameter | Physische Abmessung / Spezifikation |
|---|---|---|
| A | Zahnkranz-Lochkreis (PCD) | Ø345 mm |
| B | Zahnkranz-Naben-Pilotdurchmesser | Ø268 mm (Zahnkranz-Zentrierflansch) |
| C | Zahnkranz-Naben-Spigotdurchmesser | Ø306 mm |
| D | Rahmen-Lochkreis (PCD) | Ø124 mm |
| E | Rahmen-Pilotdurchmesser | Ø68 mm |
| F | Rahmen-Spigotdurchmesser | Ø244 mm |
| G / H / J | Ausrichtungsschritte des Unterwagens | G: 210 mm | H: 250 mm | J: 282 mm |
| K | Zahnkranzflansch-Schraubengewinde | 12 × M14 × P2.0 |
| L | Kettenrahmen-Schraubengewinde | 12 × M14 × P2.0 |
| M | Haupt-Hydraulik-Arbeitsanschlüsse (A/B) | PF 1/2" (Hochdruck-Einlass/Auslass) |
| N | Gehäuseentlüftungsanschluss (T) | PF 3/8" (Niederdruck-Gehäuseentlastung) |
| P | Zweigang-Pilot-Schaltanschluss (Pi) | PF 1/4" (Fahrgeschwindigkeitsauswahl) |
3. Behebung von Abweichungen bei der Doosan DH55 / DH60-Fahrweise und Blockaden des Planetengetriebes
Leidet Ihr Bagger unter Kettenrutschen unter Last, einseitigem Schleppern oder übermäßiger Hitze um die Planetenradnabe? Bei Doosan DH- und DX-Baggern von 5,5–6,5 Tonnen ist die 53,71:1-Planetenradgetriebekonstruktion durch kontinuierliches Graben und seitliches Planieren schweren Stoßbelastungen ausgesetzt. Über längere Arbeitszyklen führt Verschleiß an der mechanischen Gleitringdichtung (Duo-Cone-Dichtung) zu einem Verlust des Schmiergetriebeöls und zum Eindringen von abrasiven Schmutzpartikeln, was zu Abplatzungen der Planetenräder und zum Kollaps der Nadellager führt. Gleichzeitig verursacht die Riefenbildung auf der Schrägscheibe und der Ventilsteuerung des Motors einen internen Bypass direkt zur Ablassleitung (PF 3/8"), was zu Abweichungen in der Fahrweise und einem schlechten Zugkraftgewinn am Hang führt. Der Einbau unserer brandneuen TM07VC (2401-9301C)-Baugruppe stellt das maximale Abtriebsdrehmoment von 8.340 N·m, präzise 2-Gang-Kickdown und 100%ige hydraulische Effizienz wieder her.
4. Häufig gestellte Fragen (technisch & kommerziell)
Für Maschinenbesitzer & Flottenmechaniker (C-End-Einblicke)
F: Wie kann ich überprüfen, ob diese TM07VC-Einheit mit meinem Doosan DH60-7 Bagger übereinstimmt? A: Messen Sie Ihr Befestigungslochmuster und Ihre Nabendurchmesser: Dieses Laufwerk verfügt über einen Ø345 mm Zahnkranz-Lochkreis mit 12 × M14 Schrauben, einen Ø268 mm Zahnkranz-Pilot, einen Ø244 mm Rahmen-Spigot und 12 × M14 Rahmen-seitige Schrauben. Wenn Ihre Schraubenlochzahl auf beiden Seiten 12 beträgt, passt sie direkt ohne Maschinenmodifikation.
F: Wird dieses Endantrieb mit Planetengetriebeöl vorbefüllt geliefert? A: Nein. Fahrantriebseinheiten werden nur mit internem Rostschutz-Prüfflüssigkeit geliefert. Füllen Sie vor dem Betrieb der Maschine das Planetengetriebegehäuse mit etwa 1,2–1,5 Litern SAE 80W-90 oder 85W-140 GL-5 Hochleistungsgetriebeöl, bis das Öl den horizontalen Füllstand erreicht.
Für Händler & Reparaturwerkstätten (B-End-Einblicke)
F: Was ist die Austauschbarkeit zwischen den Doosan-Teilenummern 2401-9301C, 401-00473 und 170403-00098? A: Diese Teilenummern stellen offizielle Doosan/Daewoo-Werksablösungen für dieselbe TM07VC-Hydraulikreduktionsplattform (53,71:1-Übersetzungsverhältnis, 8.340 N·m Drehmoment, PF 1/2" Hauptanschlüsse) dar. Sie sind zu 100% physisch und hydraulisch austauschbar, was es Distributoren ermöglicht, den Teilebestand für Doosan DH55, DH60-7 und DX60W Maschinen mit einer einzigen SKU zu konsolidieren.
F: Welcher Exportverpackungsstandard wird für den internationalen Frachtverkehr verwendet? A: Jede TM07VC-Einheit wird mit Rostschutzbeschichtung behandelt, mit strapazierfähigen Gewindeanschlusskappen versehen, in einem feuchtigkeitsbeständigen VCI-Polybeutel versiegelt und in einer verstärkten, begasten ISPM-15-Holzkiste für den globalen Container- und Lufttransport gesichert.
