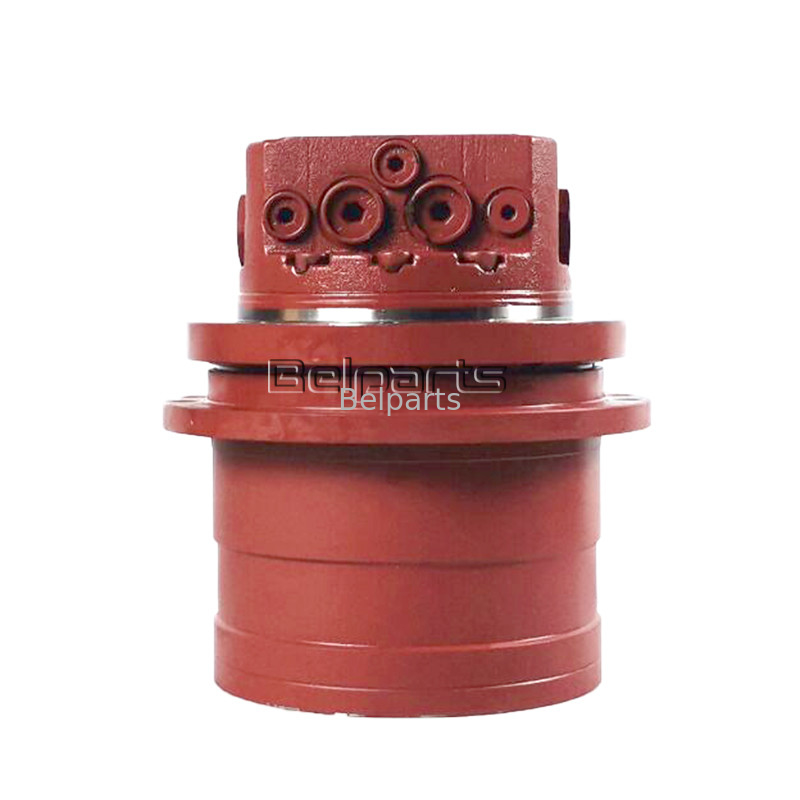

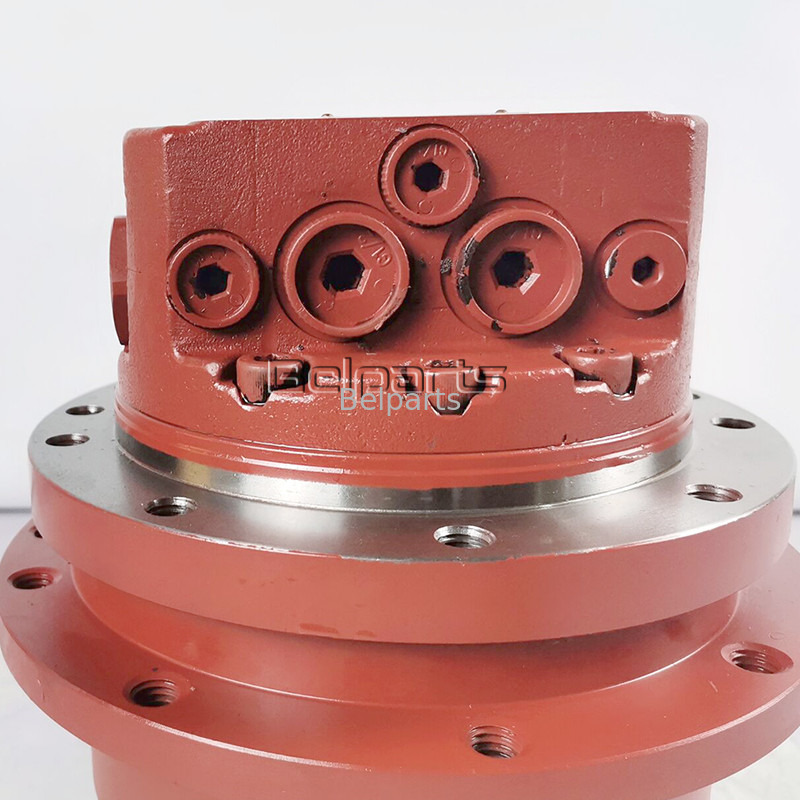

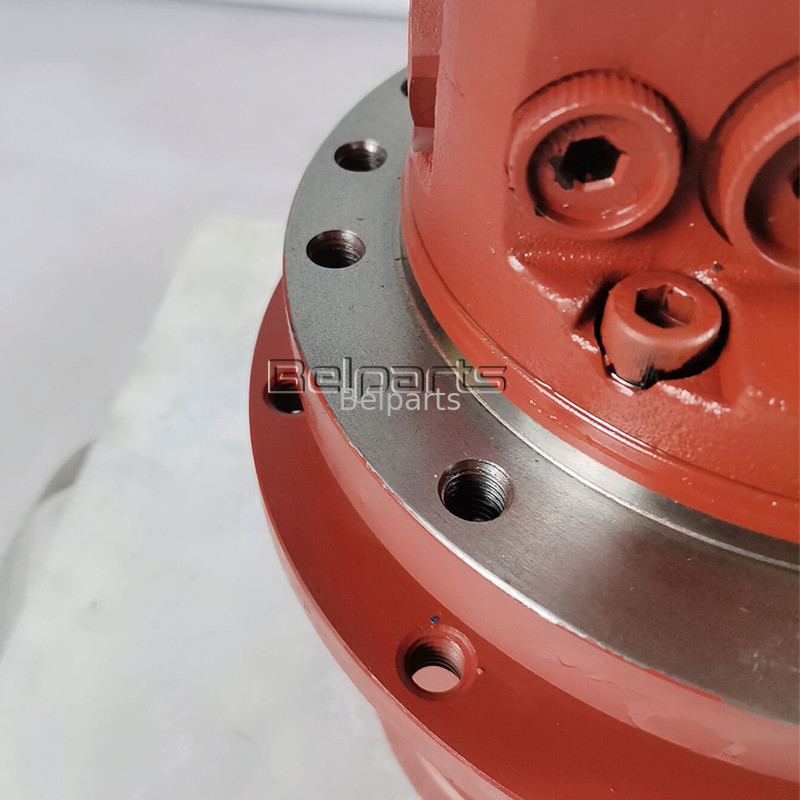

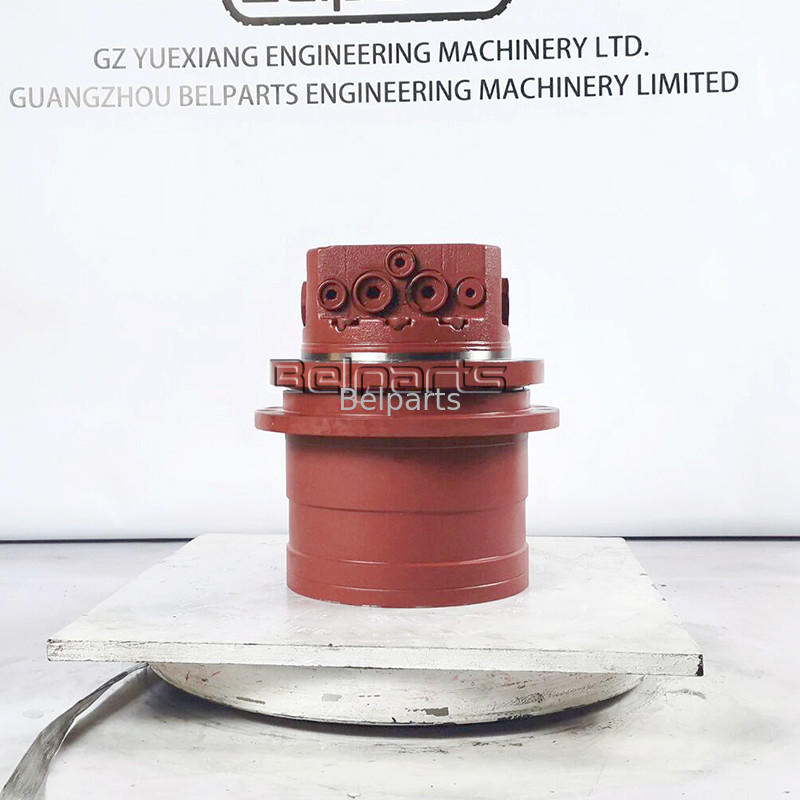

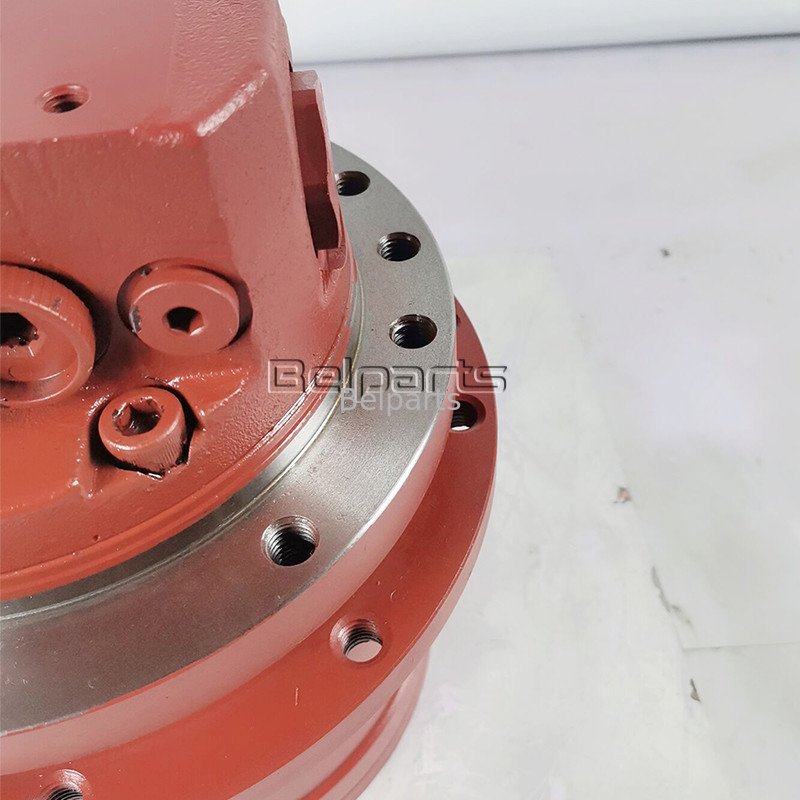

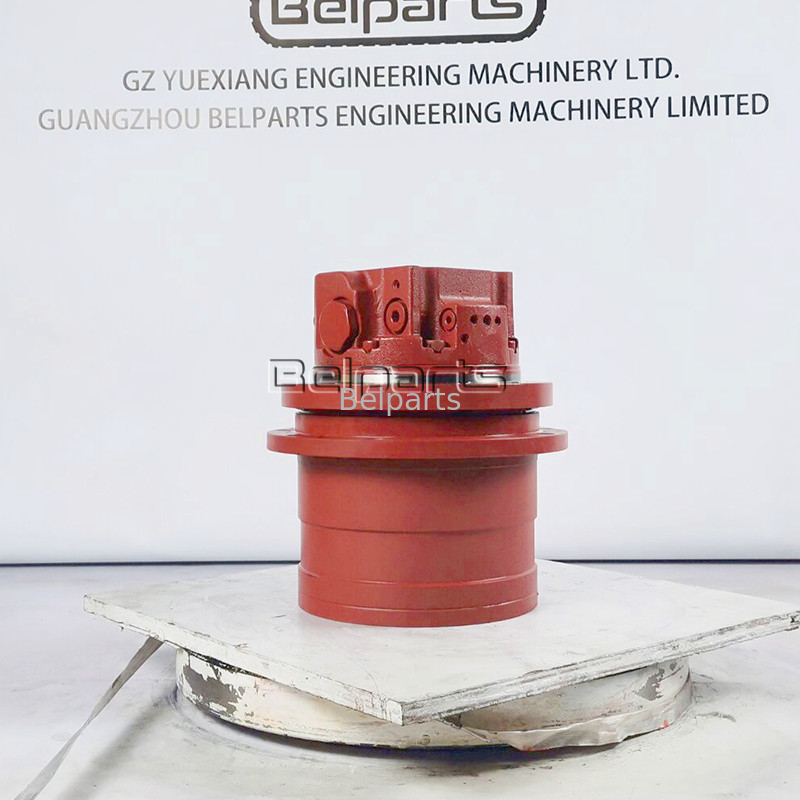

Komatsu PC45MR-5 PC50MR-5 PC55MR-5 Achsantrieb 22N-60-51300 FU1BB25159640A Minibagger-Fahrmotor
Bagger Travel Motor Assembly
,E325cl-Fahrmotor-Versammlung
,Versammlung des Fahrmotor-Pc50
Hohes Drehmoment von 6300 N·m und 12-Loch-230-mm-Kettenradpassung für Komatsu-Erdbaumaschinen von 5,0–6,0 T.Direkter OEM-Ersatz-Doppelhub-Hydraulik-Fahrmotor komplett mit 47,5:1 Planetengetriebe, speziell entwickelt für 12-Loch-Kettenrad-Komatsu PC45MR-5, PC50MR-5 und PC55MR-5 Minibagger.
(Autorität verifiziert über Komatsu EPC Ersatzteilkataloge & kompakte Hydraulikdatenbanken)
| Technische Parameter | Verifizierter metrischer Wert |
|---|---|
| Komatsu OEM-Teilenummern | 22N-60-51300, FU1BB25159640A |
| Kompatible Komatsu-Maschinen | Komatsu PC45MR-5, PC50MR-5, PC55MR-5 |
| Motorantriebskernplattform | Robuste 2-Gang-Axialkolbenserie |
| Baggergewichtsklasse | 5,0 – 6,0 Tonnen (MR-5 Modern Series) |
| Hubraum (Hoch / Niedrig) | 19 / 34 ml/Umdr. |
| Ausgangsdrehmoment (Hoch / Niedrig) | 3500 / 6300 N·m |
| Ausgangswellen-Drehzahl (Hoch / Niedrig) | 55 / 30 U/min |
| Betriebsdruck der Schaltung | 24,5 MPa |
| Nenndurchflussrate am Einlass | 50 L/min |
| Planetengetriebe-Übersetzungsverhältnis | 47,5 : 1 (Hochdrehmoment-Untersetzung) |
| Zustand / Garantie | 100% brandneu / 12 Monate |
(Präzisionsmessungen für Komatsu MR-5 verstärkte 12-Loch-Kettenrahmen)
| Mechanische Schnittstelle | Maßparameter | Einbau-Passungsrolle |
|---|---|---|
| Zentrierdurchmesser des Chassis | 180 mm | Robuste innere Zentrierbohrung des Chassis |
| Schraubenmuster des Kettenrahmens | 9 × φ14 mm | Verstärkter M14-Lochkreis für Rahmenmontage |
| Zentrierdorn des Antriebsrads (ID) | 230 mm | Moderner 230-mm-Zentrierdorn für Antriebsrad |
| Schraubenmuster des Antriebsrads | 12 × φ14 mm | Spezielles M14-Muster mit 12 Löchern für MR-5 für hohe Scherfestigkeit |
Probleme mit Bolzen-Fehlausrichtung des Kettenrads beim Austausch von Antrieben oder Spurenverlust beim Fahren unter Last?Moderne Komatsu Dash-5 (MR-5) Bagger haben ihre Antriebsradschnittstelle auf einen M14-Lochkreis mit 12 Löchern (230 mm Dorn) aufgerüstet, um ein hohes Schubdrehmoment von 6300 N·m zu verteilen. Die Installation älterer 9-Loch-Antriebe (wie z.B.22M-60-32501) führt zu schwerwiegenden Bolzen-Fehlausrichtungen. Bei längerer Beanspruchung bei 24,5 MPa verursacht ein interner Druckabfall über den 34 ml/Umdr. Hubraum-Steuerkolben ein träges Zweigangschalten, wodurch der Motor seine volle Ausbrechkraft von 6300 N·m im niedrigen Gang nicht liefern kann. Die Installation unseres präzisionsgefertigten22N-60-51300 Endantriebs garantiert 100% 12-Loch-Ausrichtung, sichere M14-Klemmung und volle hydraulische Steigfähigkeit.
F: Wie überprüfe ich, ob mein Komatsu diesen 12-Loch-Kettenradantrieb anstelle der älteren 9-Loch-Version benötigt?A: Zählen Sie die Befestigungslöcher an Ihrem Antriebsrad. Wenn Ihre Maschine ein Dash-5-Modell (PC45MR-5, PC50MR-5, PC55MR-5) mit 12 Kettenrad-Befestigungslöchern (φ14 mm) und einem 230-mm-Innendorn ist, benötigt sie diesen robusten22N-60-51300 Einbau. (Ältere MR-3-Modelle verwenden typischerweise 9 Kettenradlöcher).
F: Was ist das obligatorische Startschmierprotokoll für diesen Ersatzantrieb?A: Füllen Sie das Gehäuse des Hydraulikmotors vor dem Start durch die obere Entlüftungsöffnung mit frischem ISO VG 46-Fluid vor. Füllen Sie separat das Planetengetriebe mit SAE 80W-90 Hochleistungs-Getriebeöl bis zur horizontalen Ölstandskontrollschraube, bevor Sie den Motor starten.
F: Wie korreliert22N-60-51300 mitFU1BB25159640A über Dash-5-Modelle hinweg?A: 22N-60-51300 (Komatsu OEM) und FU1BB25159640A (Herstellerstempel) sind werkseitig identische Bezeichnungen, die für alle Modelle von PC45MR-5 bis PC55MR-5 spezifiziert sind und identische 12-Loch-230-mm-Kettenradaufnahmen und 47,5:1-Untersetzungsverhältnisse für eine Konsolidierung des Lagerbestands mit einer einzigen SKU aufweisen.
F: Was ist der Exportverpackungsstandard für den Überseetransport?A: Jede Antriebseinheit wird intern mit rostschützendem Transportfluid behandelt, in eine schwere VCI-Poly-Barrierefolie (Vapor Corrosion Inhibitor) eingeschweißt und sicher in einer ISPM-15-zertifizierten, begasten Export-Holzkiste befestigt, die für den Container- und Luftfrachtverkehr ausgelegt ist.
