Nabtesco GM06VL Achsantrieb Fahrmotor Untersetzung 172900-66370 182900-33470 für Yanmar B6U VIO60-6B Minibagger
Welle des Fahrmotor-Ex-1003
,Welle des Fahrmotor-31na-40010
,Welle des Fahrmotor-Pc120

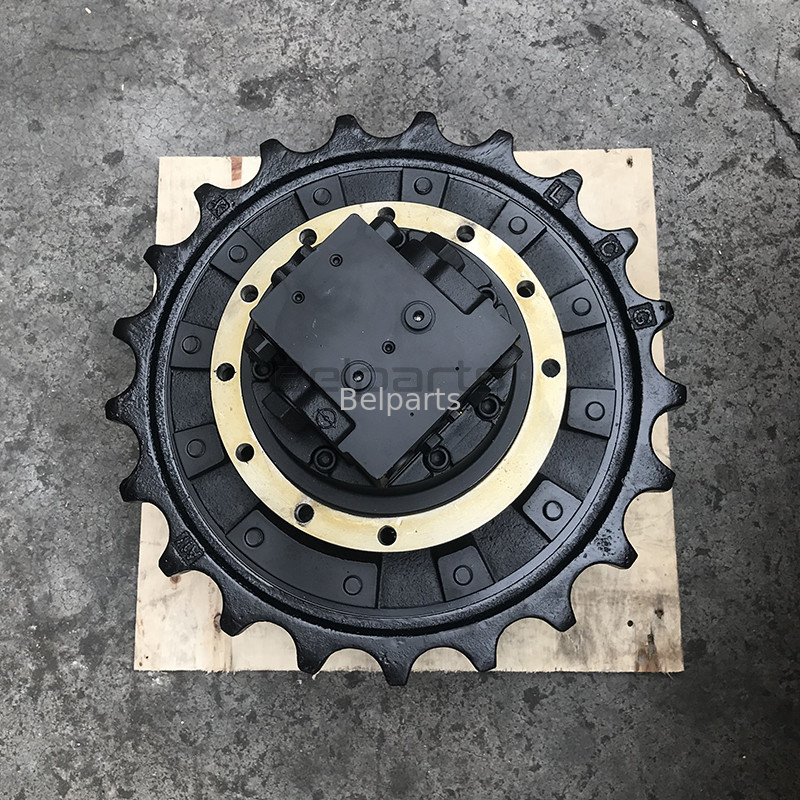

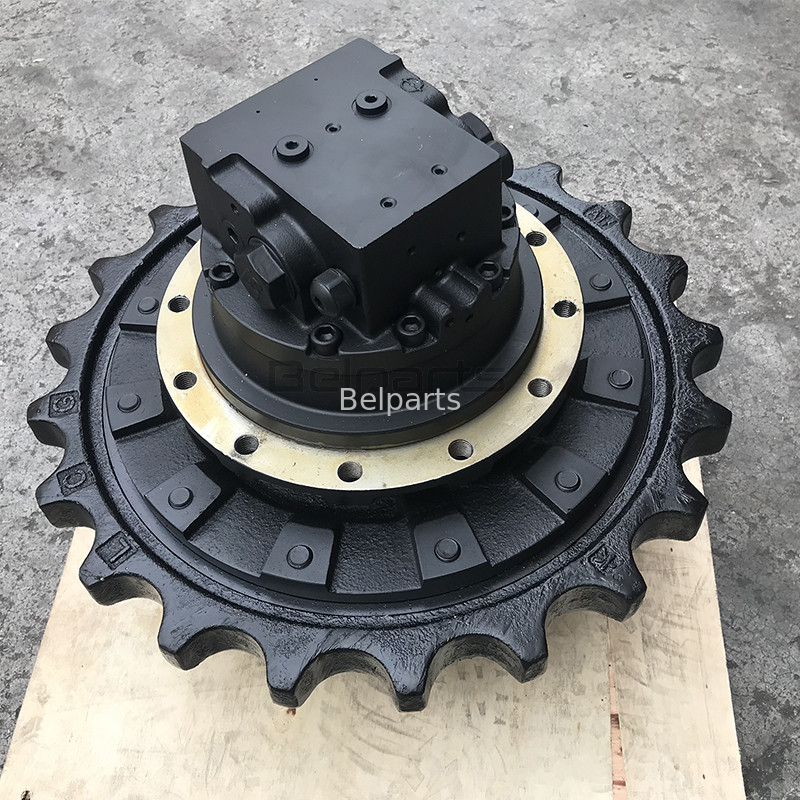

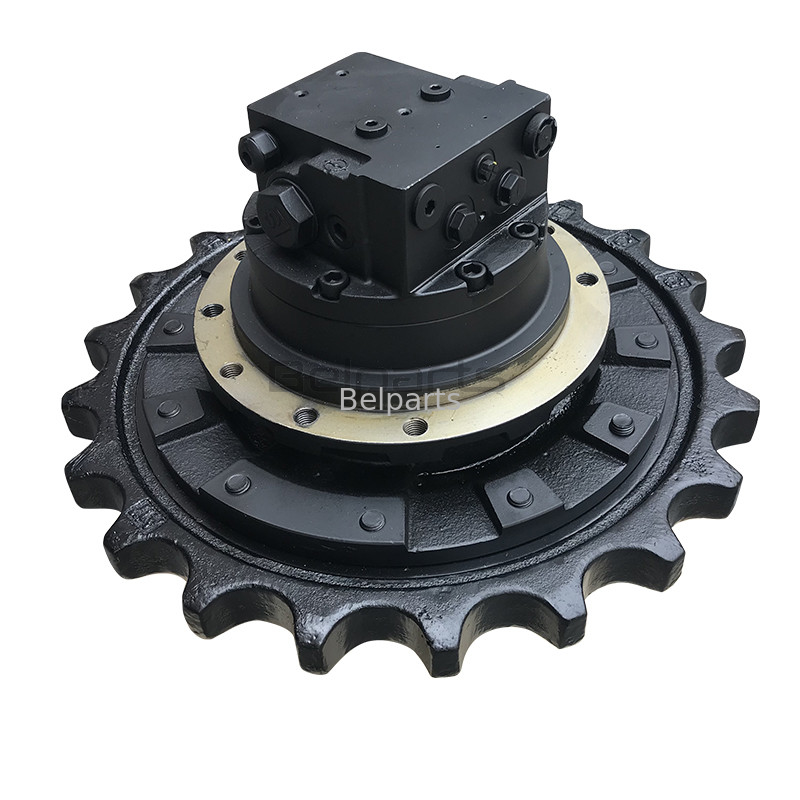

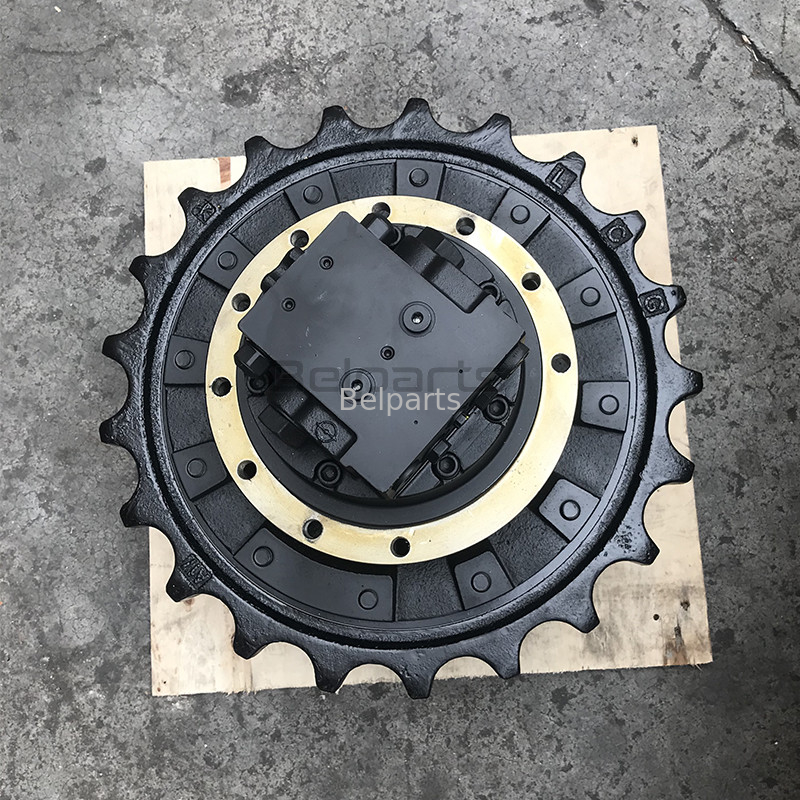

172900-66370 182900-33470 Endantrieb für Yanmar B6U VIO60-6B in Verbindung mit Nabtesco GM06VL TM06N Reisemotor
Schwere 230mm Sprocket-Fitment & 75.5mm Pilot Tiefe für 5,0 ¢ 6,0T Yanmar Erdbewegungsmaschinen.Ersatzmotor nach OEM-Spezifikationen Nabtesco GM06VL / TM06N Doppelverlagerungsmotor (Snellgange 2-Speed) mit integriertem planetarischen Reduktionsgetriebe,speziell für die Minibagger Yanmar B6U VIO60-6B entwickelt.
1. technische Betriebsspezifikationen
(Behörde überprüft über Yanmar EPC-Teilkataloge und technische Datenbanken GM06VL/TM06N)
| Technische Parameter | Verifizierter metrischer Wert |
|---|---|
| Yanmar OEM-Teilnummern | 172900-66370,Für die Zwecke der Verordnung (EG) Nr. 182900(Alt:17290066370,18290033470,Für die Zwecke der Verordnung (EG) Nr. 182900) |
| Kernplattform für den Motorantrieb | Nabtesco GM06VL Alternative / TM06N-Serie (2-Gang-Axialkolben) |
| Kompatible Yanmar-Maschine | Yanmar B6U VIO60-6B ((Fügt auch B6, B50-2-Serie) |
| Gewichtsklasse der Bagger | 5.0 6.0 Tonnen Klasse |
| Betriebs hydraulischer Druck | 21.0 24,5 MPa |
| Chassismontage-Schraubmuster | 9 × M14 (φ14 mm Rahmenbolzen) |
| Antriebsstrang Boltmuster | 12 × M14 (φ14 mm Sprocketbolzen) |
| Einheitliche Nettomasse | 61.0 kg (Schwerlastgussstruktur) |
| Verpackungsgröße der Kiste | 38 × 38 × 49 cm |
| Zustand / Garantie | 100% brandneu / 12 Monate |
2. Vollständige Fahrbahnplanung und Montageabmessungen
(Direkte technische Messungen aus der TM06N-Blaupalette für Yanmar B6U-Spurrahmen)
| Abmessungsindikator | Metrischer Wert | Funktion und Beschreibung der Ausrüstung |
|---|---|---|
| A (Tiefe des Pilotantritts) | 75.5 mm | Tiefe des Unterbaus zur Bestimmung der Lage |
| ØB (Rahmen-Außenpilot) | 220 mm | Pilotenregister für die Außenverlegung des Fahrwerks |
| ØC (Rahmeninterner Pilot) | 180 mm | Inneres Gleisrahmen-Location Register |
| ØD (Sprocket Inner Pilot) | 230 mm | Schwere 230 mm Antriebsräder-Zentrierungsschlauch |
| ØE (PCD für Schraubschrauben) | 262 mm | Durchmesser des 12-Loch-Spitzkreises für den Antriebsräder |
| ØF (Außendurchmesser der Flansche) | 284 mm | Hauptdurchmesser des Strukturanbauflanzes |
| Spurrahmen Boltmuster | 9 × M14 | Direkt auf den OEM-Unterbaumrahmen verschraubt |
| Antriebsstrang Boltmuster | 12 × M14 | 12-Schrauben-M14-Muster für eine hohe Zugschereinhaltung |
3. Lösen von Yanmar B6U VIO60-6B Flansch-Abweichung und Zwei-Gang-Schaltverzögerung
Ist Ihr 6-Tonnen-Yanmar B6U beim schweren Schützengrabenrückstand oder zittert, wenn Sie in die hohe Geschwindigkeit wechseln?Die Yanmar B6U-Nullschwanzplattform überträgt ein starkes Gegendrehmoment über den 230 mm großen Antriebsrad.EineBei hohen Betriebsstunden löst sich das innere Lagerendspiele, wodurch sich die Verminderungsgetriebe des GM06VL in ungleichen Winkeln vernetzen.Flüssigkeitsverschmutzung im Inneren des Zwei-Gang-Umschaltblocks verhindert eine reibungslose VerschiebungWir haben unsere Präzisionsmaschinen eingesetzt, um die Antriebskraft der Räder zu verringern.172900-66370Der Endantrieb stellt die konzentrische Ausrichtung von 230 mm wieder her, eliminiert den Rückschlag und bietet eine zuverlässige Doppelgeschwindigkeitsverfolgung.
4Häufig gestellte Fragen (technische und kommerzielle)
Für Maschinenbesitzer und -betreiber (C-End Insights)
F: Wird dieser letzte Antrieb TM06N direkt auf meine Yanmar B6U schrauben, ohne den Antriebsrad zu ändern?A: Ja. Es entspricht Fabrik OEM Teilnummern172900-66370undFür die Zwecke der Verordnung (EG) Nr. 182900Die 180 mm-Rahmenpiloten (ØC), 230 mm Zweizielerpilot (ØD), 262 mm Zweizieler PCD (ÖEmit 12xM14 Löchern) und 75,5 mm Stufentiefe (Eine) nahtlos mit Ihrem vorhandenen B6U Gleisrahmen ausgerichtet.
F: Welches ist das obligatorische Schmierverfahren für den Start vor dem Betrieb dieses Ersatzdrives?A: Füllen Sie das Gehäuse des Hydraulikmotors durch den oberen Abflussstecker des Gehäuses mit frischer ISO VG 46-Flüssigkeit.Bevor der Motor gestartet wird, füllen Sie das planetare Getriebe mit SAE 80W-90-Schmiermittel für Schnellgetriebe unter hohem Druck bis zum horizontalen Ölpegelprüfschluss..
Für Gerätehändler und Reparaturbetriebe (B-End Insights)
F: Wie geht es172900-66370Verknüpfung mitFür die Zwecke der Verordnung (EG) Nr. 182900und NabtescoGM06VL?A:172900-66370undFür die Zwecke der Verordnung (EG) Nr. 182900sind direkt in der Fabrik austauschbare Bauteilnummern für die Yanmar B6U- und B6-Baureihen. Dieses TM06N dient als schwerer Ersatz für die ursprüngliche Nabtesco GM06VL-Plattform,zur Konsolidierung der Bestände für eine einzelne SKU.
F: Was sind die genauen Spezifikationen für die Güterlogistik für den Export?A: Die Kistenbaugruppe hat ein Nettogewicht von 61,0 kg (Bruttopackgewicht ca. 64,0 kg) und misst 38 × 38 × 49 cm (0,071 CBM).Jeder Antrieb ist in einer Dampfkorrosionshemmer- (VCI) Polyfolie verschlossen und sicher in eine ISPM-15 zertifizierte fumigated Export Holzkiste verschraubt.
