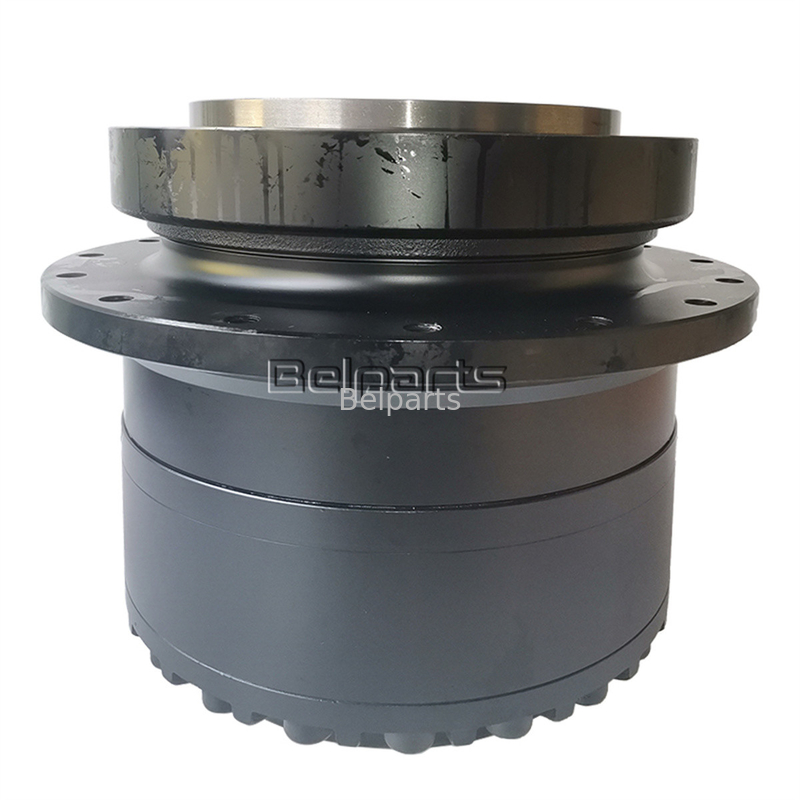

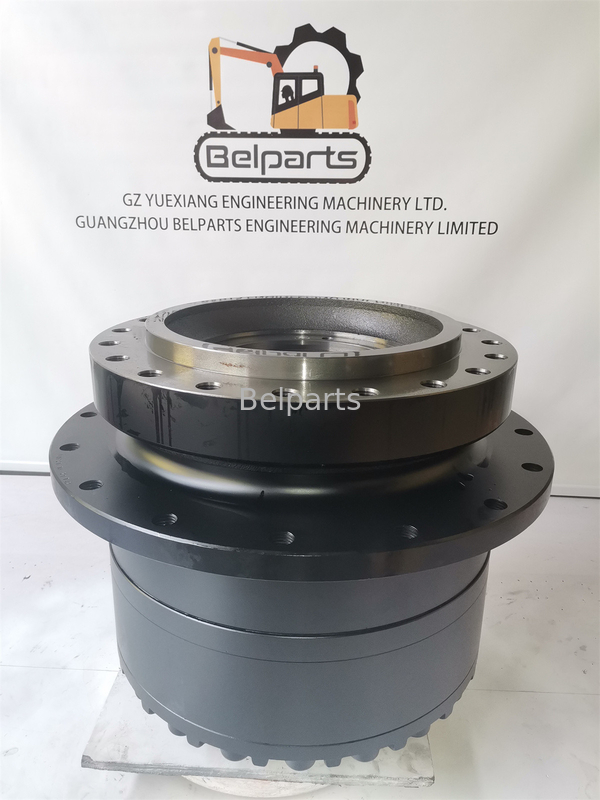

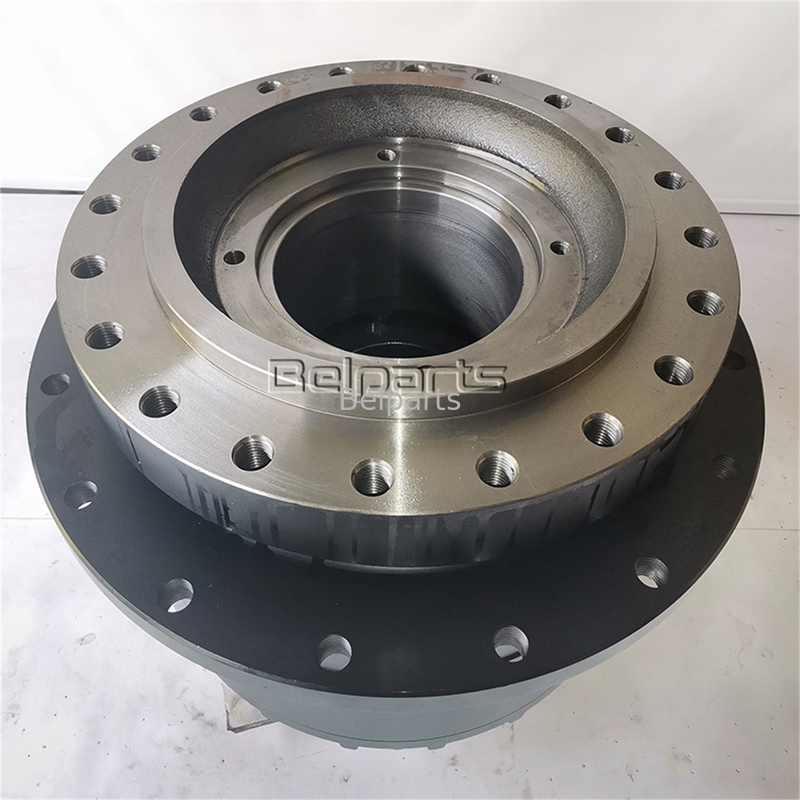

2276189 227-6189 Reisegetriebe Untersetzung für 328D 330C 330D L LCR Bagger Untersetzer Gang

Herkunftsort:China
Markenbezeichnung:Belparts
Zertifizierung:ISO9001 / 2006/42/EC
Modellnummer:328D 330C 330D L LCR
Mindestbestellmenge:1 Stück
Preis:1480 USD
Zahlungsbedingungen:T/T, Paypal und Handelsversicherung
Lieferfähigkeit:100 Stück/Monate
Einzelheiten zum Produkt
Hervorheben:

E330C E330D E328D Getriebe zur Verringerung der Fahrt

,

227-6189 Getriebe zur Verringerung der Fahrt

,

Bei Belparts-Ganggetriebe zur Verringerung der Reise von Baggermaschinen

Part Number: 2276189 227-6189
Part Name: Untersetzung des Reisegetriebes
Compatible CAT Excavators: 328D, 328D LCR, 330C, 330C L, 330C LN, 330D, 330D L, 330D LN, 330D LCR
Application: Bagger
Warranty: 12 Monate
Shipment: Air Express Sea
Comment: ohne Motor
Unit: 227-6189 ENDANTRIEB GP
Frame Mount Holes: 20-M24
Drive Sprocket Holes: 16-M24
Motor Mount Holes: 4-M16
Condition & Quality Standard: 100 % brandneuer Aftermarket-Standard
Produkt-Beschreibung

CAT 328D 330C 330D L LCR Final Drive Travel Gearbox | 227-6189 (2276189)

Hochleistungs-Planeten-Untersetzungsgetriebe der Produktionsklasse 30-35 Tonnen (ohne Motor).Präzisionsgefertigte Aftermarket-Planeten-Untersetzungsgetriebe-Baugruppe, speziell entwickelt für schwere Raupenbagger der CAT 30-Tonnen-Klasse. Direkter Ersatz für CAT-Original-OEM-Teilenummern227-6189und2276189(ANTRIEBSGRUPPE-ENDANTRIEB; OHNE MOTOR), entwickelt für den direkten Anbau an Ihren originalen hydraulischen Fahrantriebsmotor.

1. Technische Betriebsspezifikationen

(Autorität verifiziert über CATSIS EPC-Teilekataloge und Metriken für schwere Raupenantriebstechnik)

Technische Parameter Verifizierte technische Metrik
CATOEM-Teilenummer 227-6189(Alt:2276189)
Einheitenbeschreibung ANTRIEBSGRUPPE-ENDANTRIEB (OHNE MOTOR)
Kompatible CAT-Bagger 328D, 328D LCR, 330C, 330C L, 330C LN, 330D, 330D L, 330D LN, 330D LCR
Bagger-Gewichtsklasse 30,0 – 36,0 Tonnen schwere Produktionsbagger-Serie
Untersetzungsarchitektur 3-stufiges schweres Planetengetriebe mit Duo-Cone-Abdichtung
Bruttogewicht beim Versand 480,00 kg
Außenkiste Abmessungen 66 * 66 * 64 cm(Verstärkte Schwerlast-Exportkiste)
Zustand & Qualitätsstandard 100% brandneuer Aftermarket-Standard
Garantieschutz 12 Monate Schwerlast-Garantie

2. Fahrwerksanpassung & Montagearchitektur

(Direkte mechanische Verifizierung für CAT330C/330D schwere Fahrwerksnaben)

Systemkomponente Teilenummer & technische Rolle
Hauptausgangsgehäuse (Pos. #29) 2276191(Schweres Außen-Zahnkranzgehäuse aus Gusseisen)
Motorflansch-Adaptergehäuse (Pos. #28) 2276190(Präzisions-Motorbefestigungsschnittstellenadapter)
Hauptspindel-Kegelrollenlager (Pos. #40) 2790344(Schweres Hochlast-Kegelrollenlagerpaar, 2 Stück)
Mechanische Duo-Cone-Dichtungsgruppe (Pos. #27) 2134737(Schmutz- und Schlamm-Dichtungsgruppe mit2059114Toroidringen)
Zahnrad-Kupplungsmechanismus (Pos. #30 / #46) 2276192(66-Zahn-Innenzahnradkupplung) &1912645(Kupplungsverzahnung)
Empfohlenes Getriebeöl Hochleistungs-Cat FDAO / SAE 80W-90, 85W-140 GL-5 Getriebeöl (~6,0–8,0 L)

3. Explosionszeichnung & vollständige 55-teilige Komponentenaufschlüsselung

(Vollständige Stückliste für CAT-Endantriebs-Untersetzungsgetriebe227-6189/2276189)

Pos. # Teilenummer Teilename & technische Beschreibung Menge
Alle 2276189 ANTRIEBSGRUPPE-ENDANTRIEB; (OHNE MOTOR)(Vollständiges Untersetzungsgetriebe) 1
1 3E2338 STOPFEN-ROHR(Ablass- und Füllstandskontrollstopfen) 2
2 7Y0639 ZAHNRAD; (SONNE)(21-Zahn-Sonnenrad) 1
3 7Y0642 ZAHNRAD; (RING)(63-Zahn-Innenringrad) 1
4 7Y0643 TRÄGER(Schwerer Planetenradträger) 1
5 7Y0645 TRÄGER(Zwischenplanetenradträger) 1
6 7Y0659 ZAHNRAD; (PLANET)(22-Zahn-Planetenrad) 3
7 7Y0661 WELLE; (PLANET)(Gehärteter Planetenradwellenstift) 3
8 7Y0662 WELLE; (PLANET)(Planetenradwellenstift) 4
9 7Y0663 ZAHNRAD; (PLANET)(20-Zahn-Planetenrad) 4
10 7Y0667 RING; (SICHERUNG)(Sicherungsring) 1
11 7Y0673 ZAHNRAD; (RING)(73-Zahn-Ringrad) 1
12 7Y0676 ZAHNRAD; (PLANET)(24-Zahn-Planetenrad) 3
13 7Y0731 TRÄGER AS(Planetenradträger-Baugruppe) 1
— 7Y0656 WELLE; (PLANET)(Planetenwellenstift) 3
14 7Y1056 ABSTANDSHALTER(0,80 mm dicker Vorspannungs-Distanzring) 1
15 7Y1057 ABSTANDSHALTER(1,00 mm dicker Vorspannungs-Distanzring) 1
16 7Y1094 SCHEIBE(66 * 102 * 1,0 mm Anlaufscheibe) 14
17 7Y5235 SCHRAUBE(M24 * 3 * 190 mm hochfeste Strukturbolzen) 20
18 0940577 PLATTE(7,0 mm dicke Distanzplatte) 1
19 0940578 PLATTE(8,0 mm dicke Distanzplatte) 1
20 0940579 PLATTE(9,0 mm dicke Distanzplatte) 1
21 0940580 PLATTE(10,0 mm dicke Distanzplatte) 1
22 1107231 ZAHNRAD; (SONNE)(18-Zahn-Sonnenrad) 1
23 1141541 STIFT; (PASS)(Präzisions-Ausrichtungs-Passstift) 6
24 1912521 ZAHNRAD; (SONNE)(23-Zahn-Eingangs-Sonnenrad) 1
25 1994582 LAGER AS(Planeten-Nadellager-Baugruppe) 3
26 1994583 LAGER AS(Schweres Planeten-Nadellager-Baugruppe) 11
27 2134737 DICHTUNGSGRUPPE-DUO KEGEL(Mechanische Duo-Cone-Dichtungsgruppe) 1
— 2059114 RING; (TOROID)(Elastomerer Toroid-Dichtring) 2
28 2276190 GEHÄUSE-MOTOR(Motor-Adapter-Montagegehäuse) 1
29 2276191 GEHÄUSE(Planetenrad-Nabengehäuse) 1
30 2276192 ZAHNRAD-KUPPLUNG(66-Zahn-Innen-Antriebskupplung) 1
31 2676809 ABSTANDSHALTER(0,75 mm dicker Vorspannungs-Distanzring) 1
32 2676810 ABSTANDSHALTER(0,85 mm dicker Vorspannungs-Distanzring) 1
33 2676811 ABSTANDSHALTER(0,90 mm dicker Vorspannungs-Distanzring) 1
34 2676812 ABSTANDSHALTER(1,20 mm dicker Vorspannungs-Distanzring) 1
35 2676813 ABSTANDSHALTER(1,40 mm dicker Vorspannungs-Distanzring) 1
36 2676814 ABSTANDSHALTER(1,80 mm dicker Vorspannungs-Distanzring) 1
37 2676815 ABSTANDSHALTER(2,00 mm dicker Vorspannungs-Distanzring) 1
38 2676816 ABSTANDSHALTER(2,30 mm dicker Vorspannungs-Distanzring) 1
39 2676817 ABSTANDSHALTER(2,30 mm dicker Vorspannungs-Distanzring) 1
40 2790344 LAGER AS-KEGELROLLE(Spindel-Kegelrollenlager) 2
41 0931731 RING - SICHERUNG(Wellen-Sicherungsring) 1
42 0940584 SCHEIBE(40,3 * 72 * 1,0 mm Anlaufscheibe) 6
43 0950891 STIFT - FEDER(Schwerer geschlitzter Federstecker) 7
44 0963216 SETZSCHRAUBE-SOCKEL(M12 * 1,75 * 12 mm Sicherungsschraube) 2
45 1912526 ABDECKUNG(Schwere Außen-Getriebegehäuse-Abdeckplatte) 1
46 1912645 KUPPLUNG(Eingangswellen-Verzahnungskupplung) 1
47 2P3628 DICHTUNG-O-RING(Hochdruck-O-Ring, ID = 412,34 mm) 1
48 6V8133 SCHRAUBE(M24 * 3,0 * 80 mm hochfester Flanschbolzen) 10
49 6V8237 FLACHE SCHEIBE - GEHÄRTET(Strukturelle gehärtete flache Unterlegscheibe) 10
50 7M8485 DICHTUNG, ADAPTER, MOTOR(Motoradapter-Dichtung, Teil des Kits 5R1429) 2
51 7Y0595 ABSTANDSHALTER(58 * 79,6 * 6,0 mm gehärteter Abstandshalter) 2
52 7Y0644 ABSTANDSHALTER(163 * 190 * 8,0 mm Trägerabstandshalter) 1
53 8T4167 SCHEIBE-HART(26 * 44 * 4,0 mm strukturelle harte Scheibe) 20
54 8T4240 RING - SICHERUNG(Schwerer Innen-Sicherungsring) 3
55 9X6032 SCHRAUBE(Innensechskantschraube, M10 * 1,5 * 30 mm) 12

2276189 227-6189 Reisegetriebe Untersetzung für 328D 330C 330D L LCR Bagger Untersetzer Gang

4. Behebung von CAT330C / 330D Planetengetriebeausfällen und Kettenblockaden

Erleben Sie lautes Schleifen im Endantrieb, massive Metallspäne im Getriebeöl oder blockierende Ketten beim schweren Verladen im Steinbruch? Bei 30- bis 35-Tonnen-Baggern der Typen CAT330C, 330D und 328D, die im schweren Gesteinsabbau und bei Abbrucharbeiten eingesetzt werden, absorbiert das 3-stufige Planetengetriebe enorme Zugkräfte. Im Laufe der Zeit ermöglicht der Verschleiß der mechanischen Duo-Cone-Gleitringdichtung (2134737) den Austritt des essentiellen Getriebeöls, während abrasiver Silikat-Schlamm in die Nabe eindringt. Ohne Schmierung überhitzen und kollabieren die Planeten-Nadellager (1994583,1994582), wodurch sich die Planetenräder (7Y0659,7Y0663,7Y0676) verstellen und die Innenringräder (7Y0642,7Y0673) abreißen. Wenn Ihr hydraulischer Kolbenmotor in gutem Betriebszustand ist, spart der Austausch nur des beschädigten mechanischen Untersetzungsgetriebes durch unsere brandneue227-6189Antriebsgruppe über 50% der Überholkosten, verhindert Kettenblockaden und stellt die 100%ige Fahrleistung schwerer Raupen wieder her.

5. Häufig gestellte Fragen (Technisch & Kommerziell)

Für Maschinenbesitzer & Flottenmechaniker (C-End-Einblicke)

F: Kann ich meinen originalen CAT-Hydraulik-Fahrantriebsmotor direkt an dieses227-6189Getriebe anschrauben?A: Ja. Diese eigenständige Untersetzungsgetriebe-Einheit ist nach exakten CAT-Werksvorgaben gefertigt, mit dem passenden Motoradaptergehäuse (2276190) und der internen Antriebskupplung (1912645), sodass Sie Ihren funktionierenden Fahrantriebsmotor vom beschädigten Getriebe abschrauben und direkt an diese Ersatzbaugruppe montieren können.

F: Welche Art und Menge an Getriebeöl wird für dieses 30-Tonnen-Endantriebsgetriebe benötigt?A: Dieses Schwerlastgetriebe benötigt etwa 6,0 bis 8,0 Liter CATFDAO (Final Drive and Axle Oil) oder SAE 80W-90 / 85W-140 GL-5 Hochleistungs-Getriebeöl. Positionieren Sie das Getriebe horizontal und füllen Sie es, bis das Öl das Loch des horizontalen Füllstandsstutzens erreicht (3E2338).

Für Händler & Reparaturwerkstätten (B-End-Einblicke)

F: Welche Maschinenmodelle werden von der CAT-Teilenummer227-6189abgedeckt?A: Die Teilenummer227-6189(2276189) ist die standardisierte Schwerlast-Planeten-Endantriebsgruppe für die Raupenbagger CAT328D, 328D LCR, 330C, 330C L, 330D, 330D L und 330D LCR. Die Lagerhaltung dieser eigenständigen "Antriebsgruppe (ohne Motor)" ermöglicht es Reparaturwerkstätten und Teilehändlern, katastrophale mechanische Getriebeschäden an stark nachgefragten 30-Tonnen-CAT-Maschinen mit einer einzigen SKU zu beheben.

F: Wie wird dieses 480 kg schwere Endantriebsgetriebe für den internationalen Export verpackt?A: Jedes 480 kg schwere Getriebe wird mit schwerem Rostschutzöl beschichtet, in einem industrietauglichen VCI-Feuchtigkeitsbarrierebeutel versiegelt und sicher auf einer speziell verstärkten, begasten ISPM-15-Export-Holzkiste (66 * 66 * 64 cm) verschraubt, die für den Versand in Seecontainern und den schweren LTL-Transport auf Flachbetten ausgelegt ist.
