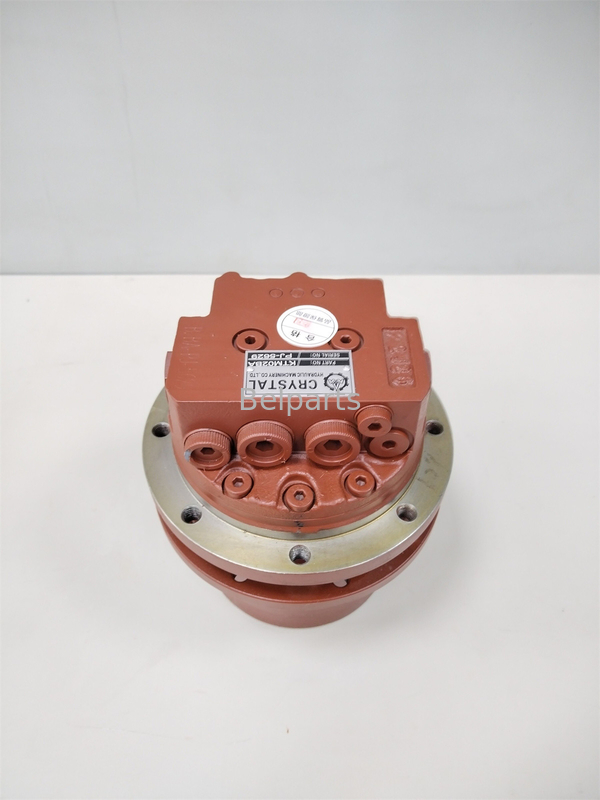

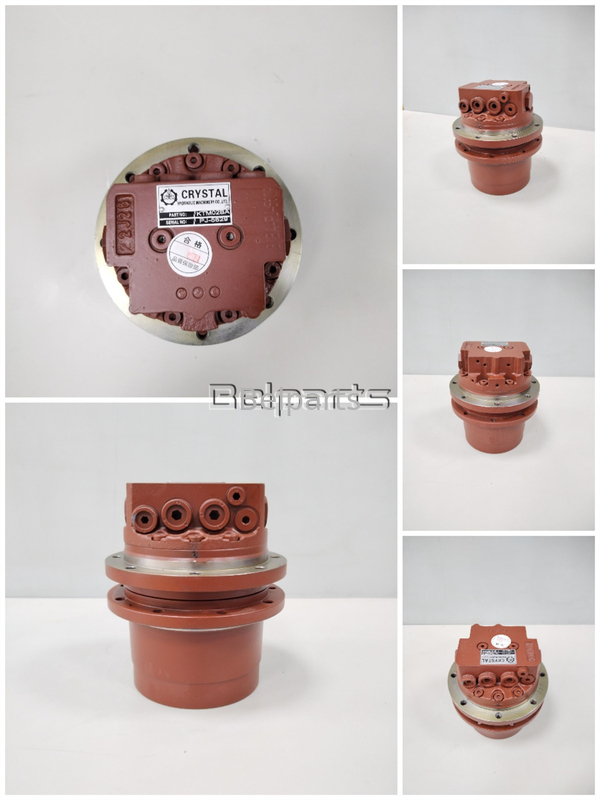

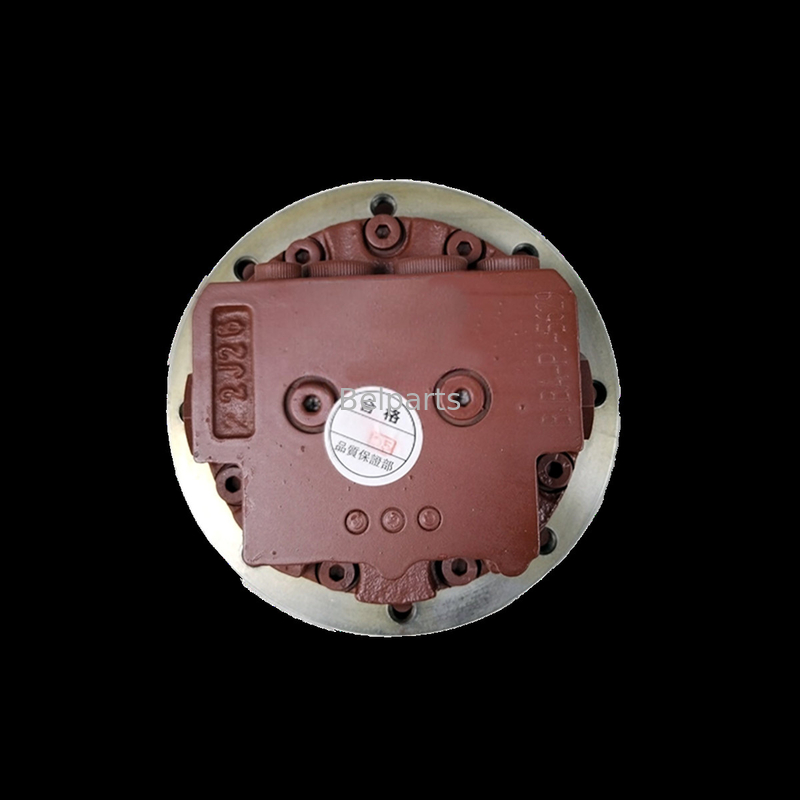

172194-73300 172183-73300 Endantrieb für Yanmar B15 B17 B19 VIO20 | TM02 Fahrantrieb
Ausgeglichenes Antriebsdrehmoment für klassische Kompaktbagger.Direkter Ersatz für den TM02 hydraulischen Fahrantrieb mit zwei Geschwindigkeiten und 39:1 Planetengetriebe, entwickelt für Yanmar B15, B17-2, B17-3, B18EX, B19 und frühe VIO20-Serien.
1. Technische Betriebsspezifikationen
(Verifizierte technische Daten für Google Rich Snippets & Beschaffung)
| Leistungsmerkmal | Metrische Spezifikation |
|---|---|
| Yanmar OEM-Teilenummern | 172194-73300, 172194-73020, 172194-73010, 172137-73351, 172137-73361, 172183-73300, 172464-73300, 172173-73300, 172183-73500 |
| Anwendbare Modelle | Yanmar B15, B17-2, B17-3, B18EX, B19, VIO20 |
| Motor-Serie | TM02 (2-Gang-Axialkolben) |
| Maschinengewichtsklasse | 1,8 – 2,5 Tonnen |
| Hubraum (Hoch / Niedrig) | 9 / 17 ml/Umdrehung |
| Ausgangsdrehmoment (Hoch / Niedrig) | 1200 / 2200 Nm |
| Ausgangswellendrehzahl (Hoch / Niedrig) | 71 / 38 U/min |
| Arbeitskreisdruck | 21,0 MPa |
| Nenndurchfluss | 25 l/min |
| Planetengetriebeübersetzung | 39 : 1 |
| Zustand / Garantie | 100% Brandneu / 12 Monate |

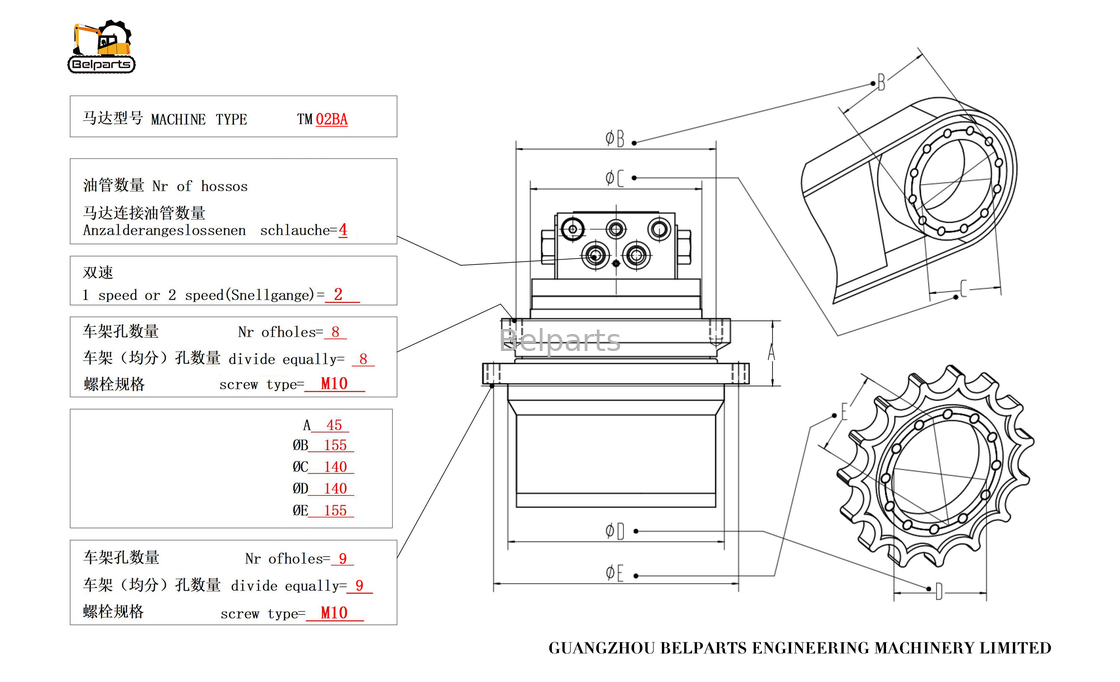

2. Einbaumaße & Versandlogistik
(Feldgemessene Schnittstellendimensionen für genaue Passform und Frachtberechnung)
| Mechanische Schnittstelle | Maßparameter | Passformdetails |
|---|---|---|
| Kettenrahmen-Bolsenmuster | 8 * φ10 mm | Gleichmäßig beabstandet (gleichmäßiger Kreisabstand) |
| Antriebskettenrad-Bolsenmuster | 9 * φ10 mm | Gleichmäßig beabstandeter Teilkreis |
| Innendurchmesser des Kettenradzentrierbunds | 160 mm | Präzisionszentrierflansch |
| Nettogewicht der Einheit | 27,0 kg | Hochleistungs-Legierungsguss |
| Kistenverpackungsgröße | 32 * 32 * 35 cm | Verstärkte Export-Holzkiste |
3. Behebung von Yanmar B-Serie Kettenzögern & Schwenkbremsen
Zieht Ihr Yanmar B17 oder B19 zu einer Seite oder stoppt beim Gegenrotieren? Klassische Yanmar B-Serienmaschinen sind anerkannte Arbeitstiere, aber jahrzehntelanger Dienst verursacht Mikrorillen entlang der Zylinderfläche und der Ventilplatte. Unter Last entweicht Hochdrucköl in das Gehäuse, was das Drehmoment bei niedriger Geschwindigkeit weit unter die werkseitige Nennleistung von 2200 Nm reduziert. Der Einbau unseres präzisionskalibrierten 172194-73300 Endantriebs stellt sofortiges Richtungswechseln, knackiges 2-Gang-Schalten und volle Ausbruch-Zugkraft über unwegsames Gelände wieder her.
4. Häufig gestellte Fragen (Technisch & Kommerziell)
Für Maschinenbesitzer & Betreiber (C-End-Einblicke)
F: Woher weiß ich, ob meine Maschine diesen gleichmäßig beabstandeten 8-Loch-Antrieb oder die asymmetrische Version verwendet? A: Messen Sie den Abstand zwischen benachbarten Bolzenlöchern an Ihrem Kettenrahmen. Wenn alle 8 Löcher in gleichen Abständen um das kreisförmige Bolzenmuster angeordnet sind, benötigt Ihre Maschine diese gleichmäßig beabstandete Einheit. (Spätere VIO20-2 / VIO27-Modelle verwenden oft nicht gleichmäßig beabstandete Muster).
F: Wird dieser Antrieb mit vorgefülltem Getriebeöl geliefert? A: Nein. Die Einheiten werden aus Sicherheitsgründen für den internationalen Luft-/Seetransport entleert. Sie müssen ca. 0,5–0,7 Liter 80W-90 Getriebeöl durch die Einfüllöffnung einfüllen und das Motorgehäuse vor dem Einschalten der Zündung mit sauberem Hydrauliköl füllen.
Für Händler & Werkstätten (B-End-Einblicke)
F: Kann diese einzelne TM02-Baugruppe sowohl 172194-73300 als auch 172183-73300 abdecken? A: Ja. 172194-73300, 172183-73300 und 172464-73300 entsprechen werkseitigen Updates für das Yanmar 1,8–2,5T-Chassis und teilen sich exakt den 160-mm-Kettenradbund, das 8xφ10-Rahmenmuster und das 39:1-Übersetzungsverhältnis.
F: Was sind die genauen Frachtlogistikmetriken für die Container- oder Palettenplanung? A: Jede Antriebseinheit hat ein Bruttogewicht von ca. 28,5 kg (Netto 27 kg) und misst 32 * 32 * 35 cm (0,036 CBM). Bis zu 24 Einheiten passen ordentlich auf eine Standard-Exportpalette von 110 * 110 cm.
