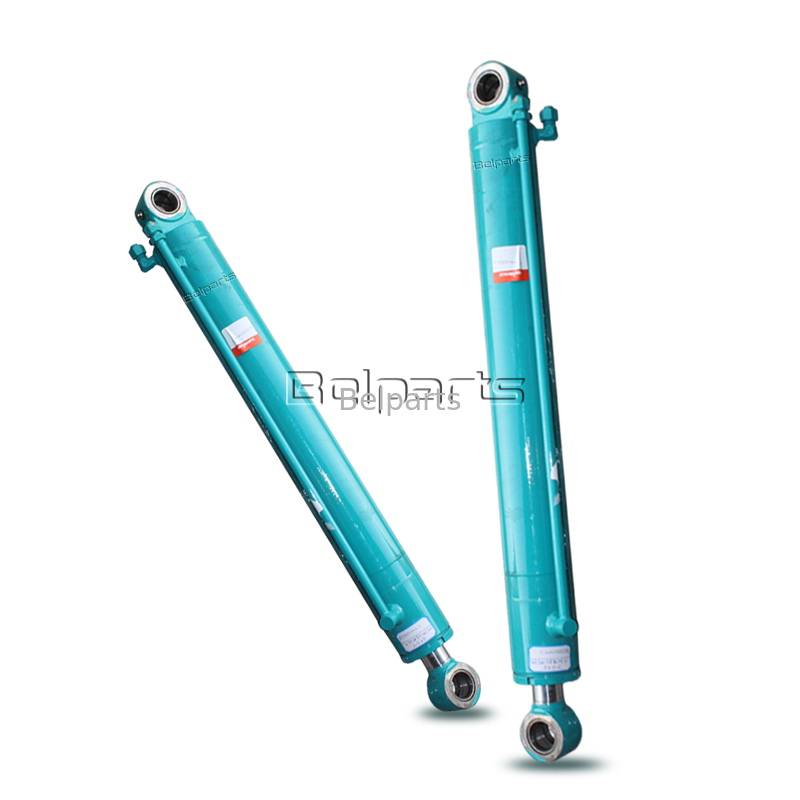

Komatsu PC650-3 Hydraulischer Auslegerzylinder | PN:209-63-X2020 / 209-63-X2010 / 209-63-02010 | Hochwertige Aftermarket-Ersatzteile
1. Grundlegende Produktinformationen
Dieser Premium-Auslegerzylinder für den Aftermarket wird mit drei miteinander kompatiblen OEM-Teilenummern geliefert, die darauf zugeschnitten sind, die Originalkomponente bei schweren Komatsu PC650-3-Baggern zu ersetzen. Es übernimmt die Hebe- und Senkarbeit des Auslegers und ist ideal für raue Einsatzszenarien wie Tagebau, Steinbruch und groß angelegte Erdarbeiten. Alle Produkte werden gemäß den ursprünglichen Werksspezifikationen hergestellt und verfügen über einheitliche Stiftlochabstände, Montagegrößen und hydraulische Schnittstellen, was eine problemlose Installation ohne Bearbeitung vor Ort ermöglicht.
| Artikel |
Spezifikation |
| Produktname |
Hydraulischer Auslegerzylinder |
| Anwendbares Modell |
Komatsu PC650-3 |
| OEM-Teilenummer |
209-63-X2020, 209-63-X2010, 209-63-02010 |
| Qualitätsniveau |
Brandneuer, hochwertiger Aftermarket |
| Garantiezeitraum |
12 Monate Garantie auf Produktionsmängel |
| Mindestbestellmenge |
1 Stück, sofort auf Lager |
| Qualitätskontrolle |
ISO9001-zertifiziert, 100 % hydraulischer Druck vor der Auslieferung getestet |
2. Technische Kernparameter
| # |
Teile-Nr. |
Beschreibung |
Menge |
| G-1 |
(209-63-X2011) |
AUSLEGERZYLINDERGRUPPE, LINKS |
1 |
| G-1 |
(209-63-X2010) |
AUSLEGERZYLINDERGRUPPE, LINKS |
1 |
| G-1 |
(209-63-X2021) |
AUSLEGERZYLINDERGRUPPE, RECHTS |
1 |
| G-1 |
(209-63-X2020) |
AUSLEGERZYLINDERGRUPPE, RECHTS |
1 |
|
---- |
==================== |
|
| 1 |
209-63-02011 |
ZYLINDERBAUGRUPPE |
1 |
| 1 |
209-63-02010 |
ZYLINDERBAUGRUPPE |
1 |
| 1 |
209-63-52540 |
Zylinder |
1 |
| 2 |
707-46-13010 |
Buchse |
1 |
| 3 |
07043-00108 |
STECKER, (OHNE ÖLDRUCKSCHALTER) |
1 |
| 4 |
707-28-20510 |
KOPF, ZYLINDER |
1 |
| 5 |
707-51-14130 |
PACKUNGSSTANGE (SATZ) |
1 |
| 6 |
707-51-14630 |
RING, PUFFER (KIT) |
1 |
| 7 |
707-52-91150 |
Buchse |
1 |
| 7 |
707-52-11410 |
Buchse |
1 |
| 8 |
198-63-93170 |
DICHTUNG, STAUB (KIT) |
1 |
| 9 |
07179-14160 |
RING, SCHNAPPEN |
1 |
| 9 |
707-75-14012 |
RING, SCHNAPPEN |
1 |
| 10 |
07000-15195 |
O-RING (KIT) |
1 |
| 11 |
707-35-92050 |
RING, BACK-UP (KIT) |
1 |
| 12 |
07000-15195 |
O-RING (KIT) |
1 |
| 13 |
07001-05195 |
RING, BACK-UP (KIT) |
1 |
| 14 |
707-71-31460 |
KRAGEN |
1 |
| 15 |
707-71-11450 |
Ring |
1 |
| 16 |
01010-52790 |
Bolzen |
12 |
| 17 |
209-63-52520 |
STANGE, KOLBEN |
1 |
| 18 |
707-46-11520 |
Buchse |
1 |
| 19 |
07043-00108 |
STECKER, (OHNE ÖLDRUCKSCHALTER) |
1 |
| 20 |
707-91-02062 |
KOLBENBAUGRUPPE |
1 |
| 20 |
707-91-02061 |
KOLBENBAUGRUPPE |
1 |
| 20 |
---- |
Kolben |
1 |
| 20 |
---- |
Kolben |
1 |
| 21 |
---- |
SITZ,VENTIL |
4 |
| 22 |
---- |
Ventil |
2 |
| 23 |
---- |
Frühling |
2 |
| 24 |
---- |
VENTIL,KOLBEN |
1 |
| 24 |
---- |
VENTIL,KOLBEN |
2 |
| 25 |
07000-12115 |
O-RING,(Y1621-01A0-10) |
1 |
| 26 |
707-35-52860 |
RING, BACK-UP (KIT) |
2 |
| 27 |
707-39-20820 |
RING, VERSCHLEIß (KIT) |
4 |
| 28 |
707-44-20180 |
RING,KOLBEN? Links (KIT) |
1 |
| 28 |
707-44-20080 |
RING, KOLBEN (KIT) |
1 |
| 29 |
707-40-20970 |
Abstandshalter |
2 |
| 30 |
707-37-20020 |
Kolben |
1 |
| 31 |
707-71-51461 |
KOLBEN |
1 |
| 31 |
707-71-51460 |
KOLBEN |
1 |
| 32 |
707-40-20910 |
Halter |
1 |
| 33 |
01252-31490 |
Bolzen |
6 |
| 34 |
209-63-52570 |
ROHR, LINKS |
1 |
| 34 |
209-63-52670 |
ROHR, RECHTS |
1 |
| 35 |
209-62-58180 |
ROHR, LINKS |
1 |
| 35 |
209-62-58190 |
ROHR, RECHTS |
1 |
| 36 |
07000-13038 |
O-RING, (OHNE NOTLENKUNG) |
4 |
| 37 |
01010-51245 |
SCHRAUBE, MONTAGEHALTERUNG AN KÜHLER (OBEN) |
8 |
| 38 |
01643-31232 |
UNTERLEGSCHEIBE (NICHT MIT NOTFALLSTR. VERWENDET) |
8 |
| 39 |
07378-11210 |
KOPF, (ZUM VERSAND) |
2 |
| 40 |
07371-51260 |
FLANSCH (FÜR BAGGER) |
4 |
| 41 |
01010-51245 |
SCHRAUBE, MONTAGEHALTERUNG AN KÜHLER (OBEN) |
8 |
| 42 |
01643-31232 |
UNTERLEGSCHEIBE (NICHT MIT NOTFALLSTR. VERWENDET) |
8 |
| 43 |
707-88-96110 |
BAND |
1 |
| 44 |
707-88-96120 |
Halterung |
1 |
| 45 |
01010-51240 |
SCHRAUBE (MIT SERVICEVENTIL RECHTS) |
4 |
| 46 |
01643-31232 |
UNTERLEGSCHEIBE (NICHT MIT NOTFALLSTR. VERWENDET) |
4 |
| 47 |
07283-23442 |
CLIP, (MIT UNTERSPIEGEL) |
2 |
| 48 |
01599-01011 |
MUTTER, (MIT UNTER DEM SPIEGEL) |
4 |
| 49 |
01643-31032 |
WASCHMASCHINE (MIT AUTOMATISCHER NOTLENKUNG) |
4 |
|
---- |
==================== |
|
| Spezifikationsartikel |
Daten |
| Zylinderbohrung |
180mm |
| Kolbenstangendurchmesser |
120mm |
| Effektiver Schlaganfall |
1720 mm |
| Nennarbeitsdruck |
34,3 MPa |
| Inspektionsdruck |
51,45 MPa (das 1,5-fache des Standardarbeitsdrucks) |
| Zylinderrohr |
Hochfester nahtloser legierter Stahl mit feiner Innenhonung |
| Kolbenstange |
40CrMo-legierter Stahl nach der Wärmebehandlung, 28–32 μm Hartchrombeschichtung, HRC68–72 für hervorragende Verschleiß- und Biegefestigkeit |
| Passender Dichtungssatz PN |
209-63-X2010K |
| Betriebstemperaturbereich |
-25℃ ~ +85℃ |
| Strukturelles Merkmal |
Doppelsteg-Design mit langlebigen Kupfer-Verschleißbuchsen und integrierter Pufferstruktur zur Abmilderung von Arbeitsstößen |
3. Produktvorteile
- Universelle Kompatibilität: Mehrere Teilenummern können austauschbar verwendet werden und passen perfekt zur Originalauslegerbaugruppe und den Hydraulikschläuchen des PC650-3.
- Robuste Struktur für schwere Lasten: Verstärkter Zylinderkörper und Anschlusslaschen halten dauerhaft hohen Belastungen und häufigen äußeren Einwirkungen auf Baustellen stand.
- Strenge Qualitätsprüfung: Jede Einheit besteht den gesamten Zyklustest und den Luftdichtheitstest, um interne und externe Öllecks effektiv zu vermeiden.
- Wirtschaftliche Wahl: Bietet zuverlässige Leistung, die der von Originalteilen entspricht, und reduziert die Beschaffungskosten für Teile für Wartungsgeschäfte und Großhändler erheblich.
- Diversifizierte Lieferoptionen: Vorrätige Artikel können innerhalb von 3 Werktagen versendet werden; Eilige Bestellungen entscheiden sich für den Lufttransport und Großbestellungen für kostengünstige Seefracht.
4. Lieferantenbrief
Unser Werk konzentriert sich seit mehr als einem Jahrzehnt auf die Forschung und Entwicklung sowie die Produktion von Hydraulikzylindern für klassische Komatsu-Baggermodelle. Wir liefern ein komplettes Sortiment an Ausleger-, Stiel- und Löffelzylindern für schwere Geräte der PC-Serie und unsere Produkte werden von Kunden in ganz Afrika, Südostasien und dem Nahen Osten gut angenommen.
5. FAQ
F1: Ist dieser Zylinder für Komatsu PC650-5 geeignet?
A: Nicht zutreffend. PC650-5 übernimmt exklusive Teilecodes und Strukturgrößen, die nicht übergreifend installiert werden können.
F2: Enthält das reguläre Paket Dichtungszubehör?
A: Der Dichtungssatz ist nicht im Standardlieferumfang enthalten. Sie können das passende Reparaturset separat erwerben und erhalten einen günstigen Kombipreis.
F3: Wie wäre es mit der Schutzverpackung für den Seeferntransport?

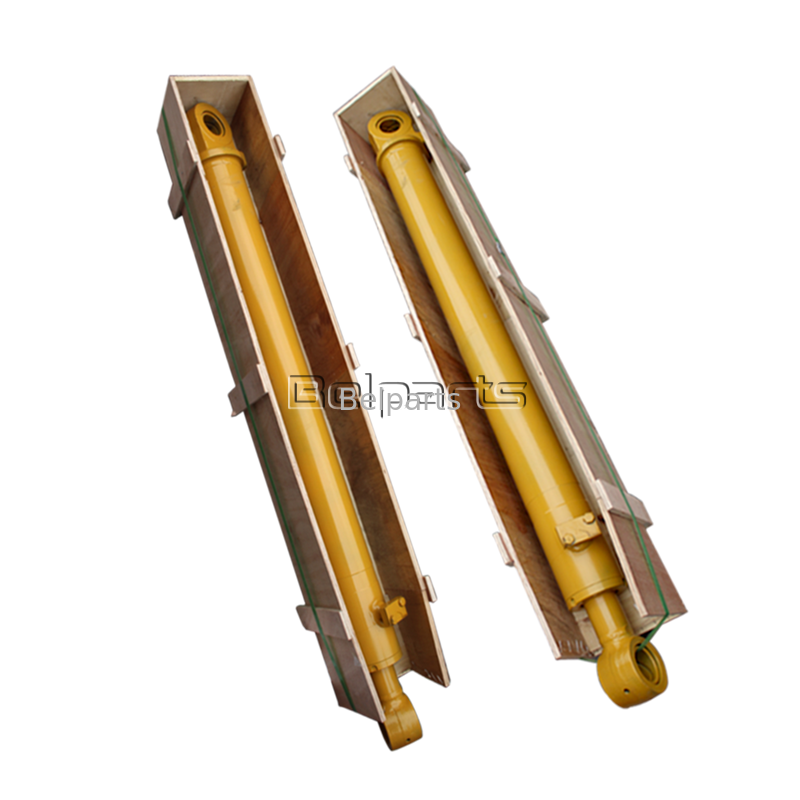

A: Der Zylinder ist innen mit Rostschutzöl gefüllt, die Kolbenstange ist mit Rostschutzfett beschichtet, dann mit wasserdichter Folie umwickelt und in einer stabilen Exportsperrholzkiste verpackt.
F4: Gibt es einen Preisnachlass beim Kauf eines kompletten Satzes Arbeitszylinder?
A: Bei kombinierten Bestellungen für komplette Sets erhalten Sie gestaffelte Vorzugspreise und wir bieten eine konsolidierte Lieferung an, um die Gesamtlogistikkosten zu senken.
F5: Welchen Kundendienst kann ich erhalten, wenn während der Garantiezeit ein Ölleck auftritt?
A: Bitte senden Sie Fotos der Leckageposition und die Seriennummer des Baggers. Wir bieten einen kostenlosen Dichtungsaustausch und professionelle technische Fernberatung.
