330BL Hydraulikarmzylinder für Bagger-Ersatzteile 116-3638 1163638 Aftermarket Hohe Qualität
330BL hydraulic arm cylinder
,excavator spare parts cylinder
,aftermarket hydraulic cylinder assy
330BL Hydraulischer Armzylinder PN:116-3638 / 1163638
1. Grundlegende Produktinformationen
Dieser hochleistungsfähige Hydraulik-Stickzylinder für den Aftermarket ist präzise als direkter austauschbarer Ersatz für die Erpillar 330BL-Grabmaschinen hergestellt.Als Kernkomponente des hydraulischen Antriebs der vorderen Arbeitsanlage, steuert die Armverlängerung und -rückziehung für schwere Grabung, Schüttgutheben, Verladung und Ausgleich von Großflächen.Straßenbauprojekte und Großinfrastruktur-Erdbewegungen.
Alle Zylinder werden in strenger Übereinstimmung mit den technischen Normen der erpillar OEM hergestellt, mit vollständig einheitlichen Montageabmessungen, Abstand zwischen den Nadellöchern und hydraulischem Portlayout.Die Installation mit direktem Schrauben kann vor Ort ohne Schneiden abgeschlossen werden, Schweißarbeiten oder sonstige Nebenarbeiten.
| Artikel | Spezifikation |
|---|---|
| Produktbezeichnung | Hydraulischer Arm (Stick) |
| Anwendbares Modell | Erpillar 330BL Bagger |
| OEM-Teilnummer | 116-3638, 1163638 (Zwei Codes für eine identische Zylinderbaugruppe) |
| Produktart | Brandneuer, hochwertiger Aftermarket |
| Gewährleistung | 12 Monate gegen Herstellungsfehler |
| MOQ | 1 Einheit, ausreichend Lager für sofortige Lieferung |
| QC-Standard | ISO9001-zertifiziert, vollständige hydraulische Druckprüfung und zyklische Müdigkeitstest vor dem Versand |
2Kerntechnische Parameter
| # | Teil Nr. | Beschreibung | Qty |
|---|---|---|---|
| Alle | 1163638 | ZYLINDER-GROUP-Stick; -für den Boom | 1 |
| 1 | 1163639 | ZYLINDER AS | 1 |
| 2 | 7Y4939 | Ausrüstung für die Beförderung von Fahrzeugen | 1 |
| 3 | 1076579 | RING | 1 |
| 4 | 1076933 | Hört auf! | 1 |
| 5 | 7Y4956 | Einheit für die Bereitstellung der erforderlichen Daten für die Bereitstellung der erforderlichen Daten | 1 |
| 6 | 1057262 | Kleidungsring | 1 |
| 7 | 9X3607 | SEAL AS | 1 |
| 8 | 0965609 | RING | 1 |
| 9 | 7I7181 | Piston | 1 |
| 10 | 6I6785 | (Siegel) | 1 |
| 11 | 7Y4936 | Hört auf! | 1 |
| 12 | 0951726 | Der Ausdruck "SEAL-O-RING" | 1 |
| 13 | 7Y4945 | RING-Backup | 1 |
| 14 | 7Y4944 | (Behalten) | 1 |
| 15 | 1140761 | Einheit für die Prüfung der Leistung der Fahrzeuge | 1 |
| 16 | 1232031 | SEAL-Puffer | 1 |
| 17 | 7Y4932 | Kopf | 1 |
| 18 | 7Y4942 | (ID=106.00mm) | 1 |
| 19 | 7Y4941 | RING-BACK UP | 1 |
| 20 | 1119957 | SEAL-LIP-TYPE | 1 |
| 21 | 1183945 | ROD AS | 1 |
| 22 | 7Y4939 | Ausrüstung für die Beförderung von Fahrzeugen | 1 |
| 23 | 0950930 | Einheit für die Erfassung von Messungen und Messungen | 2 |
| 24 | 1038345 | RING-RETENING | 1 |
| 25 | 7Y5239 | Die in Absatz 1 Buchstabe a genannten Anforderungen gelten nicht für die Anlage, bei der die Anlage in Betrieb genommen wird. | 8 |
| - Was ist los? | |||
| - Was ist los? | Verfügbare Reparaturkits: | ||
| 1163649 | KIT-SEAL | 1 | |
| - Was ist los? | (einschließlich der mit "J" gekennzeichneten Teile) | ||
| - Was ist los? | Metrischer Teil |
| Spezifikationen | Daten |
|---|---|
| Durchmesser der Bohrung | 142 mm |
| Durchmesser der Kolbenstange | 92 mm |
| Arbeitsschlag | 1470 mm |
| Nennbetriebsdruck | 31.4MPa |
| Fabrikprüfdruck | 47.1MPa (1,5-facher Nenndruck) |
| Fassmaterial | mit einer Breite von nicht mehr als 40 mm |
| Kolbenstange | 40CrMo-Wärmebehandeltes Stahl, 28~32μm harte Chrombeschichtung, HRC68~72, überlegene Verschleißfestigkeit und Verformungsbeständigkeit |
| Entsprechendes Siegelpaket PN | 116 bis 3638K |
| Betriebstemperatur | -25 °C ~ +85 °C |
| Strukturmerkmal | Doppel-Ohrschläger mit Kupfer-Ausnutzungsbüscheln mit eingebauter Puffervorrichtung zur Verringerung der Schlagkraft während der Gegenbewegung |
3. Produktvorteile
- Dual PN vollständig austauschbar OEM-Fit
116-3638 und 1163638 sind zwei Ausdrucksformen des gleichen Armzylinders.nahtlos mit Armverbindungen und hydraulischen Rohrleitungen verbunden, um einen stabilen kontinuierlichen Betrieb mit schwerer Last unter rauen Bedingungen in Bergwerken und Steinbrüchen zu gewährleisten.
- Schwerlastverstärkte Strukturen für Minen
Die Verdickung des Zylinderfasses und der Gelenkschläger erfolgt durch eine optimierte Verstärkung, um langfristige zyklische schwere Belastungen und häufige Kollisionsschläge zu widerstehen und so die Gesamtlebensdauer zu verlängern.
- Mehrspurige strenge Vorlieferungskontrollen
Jeder fertiggestellte Zylinder wird wiederholt im Volllauf-Zyklus getestet und unter hohem Druck luftdicht nachgewiesen, wodurch die verborgenen Gefahren eines internen und externen Öllecks vollständig beseitigt werden.
- Ausgezeichnete Kostenleistung
Es erreicht die gleiche Betriebsstabilität und Lebensdauer wie Original-OEM-Ersatzteile und senkt die wiederholten Beschaffungskosten für Werkstätten und Ersatzteilgroßhändler erheblich.
- Flexible globale Logistikunterstützung
Die in Lager befindlichen Waren können innerhalb von 3 Werktagen versandt werden. Luftfracht erfüllt dringende Lieferbedürfnisse bei Ausfall; Seefracht bietet die kostengünstigste Lösung für Großhandelsbestellungen.
4- Lieferantenbrief
Unsere Fabrik verfügt über mehr als zehn Jahre Berufserfahrung in Forschung und Entwicklung und Fertigung von hydraulischen Zylindern für klassische große Bagger-Serie einschließlich 330BL.Arm- und Eimerzylinderbaugruppen mit ausgereifter Fertigung und strengen Qualitätskontrollsystemen für den gesamten ProzessUnsere hydraulischen Zylinder werden das ganze Jahr über in Afrika, Südostasien und den Nahen Osten exportiert.Gewinnung des langfristigen Vertrauens und der konsequenten positiven Rückmeldungen der weltweiten Ersatzteilhändler.
5. häufig gestellte Fragen
F1: Passt dieser Armzylinder für Bagger 330, 330C oder 345BL?
A: Nein. Verschiedene Baggermodelle sind mit exklusiven Bauteilnummern und einzigartigen Strukturabmessungen ohne Austauschbarkeit ausgestattet. Bitte bestätigen Sie Ihr vollständiges Maschinenmodell vor der Bestellung.
F2: Enthält das Standardpaket das passende Dichtungsreparatur-Kit?
A: Das Siegelreparatur-Kit ist nicht in der Standardlieferung enthalten.

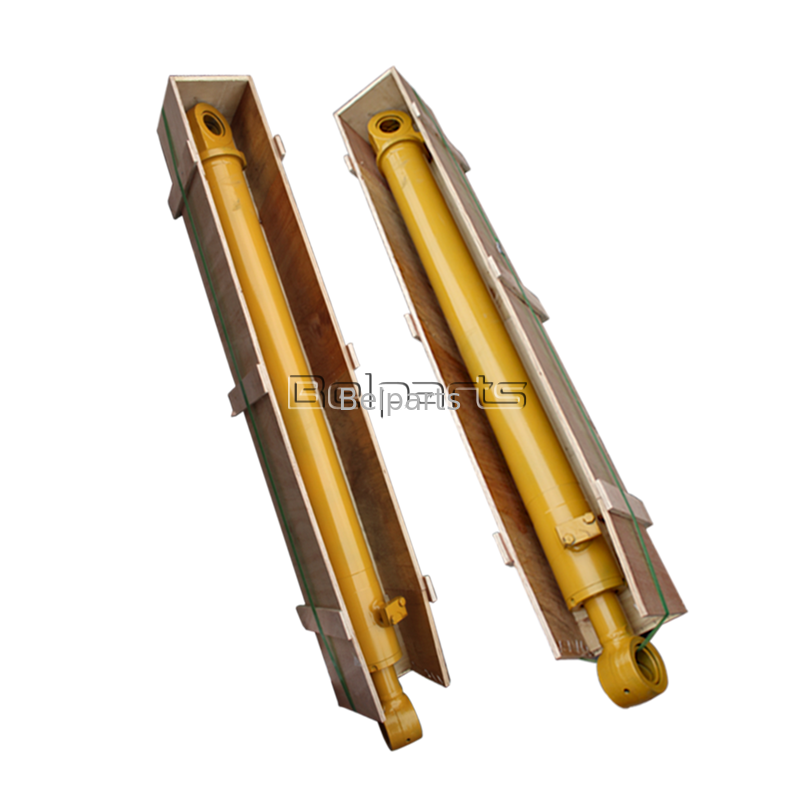

F3: Welche Verpackungslösung wird für den Seeverkehr über große Entfernungen verwendet?
A: Das Rostfett wird in die innere Hülle des Zylinders gefüllt, und das Rostfett wird gleichmäßig auf die Oberfläche der Kolbenstange überzogen.Der gesamte Zylinder ist mit wasserdichtem PE-Film eingewickelt und in verstärkte Export-Streifenholzgehäuse verpackt, um Kollisionen zu vermeiden, Kratzer und Feuchtigkeitsschäden bei langer Seefahrt.
F4: Gibt es bei dem Kauf eines vollständigen Satzes von Boom + Arm + Bucket-Zylindern stufenweise Volumenrabatt?
A: Ja. Bestellungen von kompletten Werkgeräten mit Zylinder-Set genießen abgestuften Volumenrabatte. Der konsolidierte Containerversanddienst ist verfügbar, um die gesamten Logistikkosten der Kunden zu senken.
F5: Welche technische Unterstützung nach dem Verkauf gibt es, wenn innerhalb der 12-monatigen Garantiezeit ein Ölleck auftritt?
A: Bitte liefern Sie klare Fotos der Leckageposition sowie die Seriennummer des Baggers. Wir werden einen kostenlosen Siegelwechsel und eine professionelle Fernproblembehandlung umgehend organisieren.
