PC128US-1 Hydraulikarmzylinder für Bagger-Ersatzteile 203-63-02722 Aftermarket Hohe Qualität
Hydraulic Arm Cylinder for Excavator
,Excavator Spare Parts Cylinder
,Aftermarket Hydraulic Cylinder Assy
Komatsu PC128US-1 Hydraulischer Armzylinder
1. Grundlegende Produktinformationen
Dieser hochwertige Hydraulik-Stickzylinder für den Aftermarket wird als direkter OEM-Ersatz für den Nullschwanzbagger Komatsu PC128US-1 hergestellt.Als Kernhydraulikantreiber von Frontarbeitsgeräten, steuert die Armverlängerung und -rückziehung, um Ausgrabungen, Materialgreifen, Beladen und Standortnivellierungen abzuschließen.Landschaftsgestaltung und kleine Erdbewegungen.
Alle Zylinder werden streng nach Komatsu-Originalzeichnungen hergestellt, mit vollständig konsistenten Montageabmessungen, Pin Pitch und hydraulischem Portlayout.Direkt aufschraubbare Montage ohne Schneiden, Schweißen oder sonstigen Anpassungen vor Ort.
| Artikel | Spezifikation |
|---|---|
| Produktbezeichnung | Hydraulischer Arm (Stick) |
| Anwendbares Modell | Komatsu PC128US-1 Zero Tail Bagger |
| OEM-Teilnummer | 203-63-02722 |
| Produktart | Brandneuer, hochwertiger Aftermarket |
| Gewährleistung | 12 Monate gegen Herstellungsfehler |
| MOQ | 1 Einheit, ausreichende Lagerbestände für den sofortigen Versand |
| QC-Standard | ISO9001-zertifiziert, vollständige hydraulische Druckprüfung und zyklische Müdigkeitstest vor dem Versand |
2Kerntechnische Parameter
| # | Teil Nr. | Beschreibung | Qty |
|---|---|---|---|
| G1 | mit einer Breite von nicht mehr als 20 mm | ZYLINDERGROUPE (siehe Abbildung Y1620-11A0C) | 1 |
| G1 | 2033-63-X2722 | ZYLINDERGROUP,ARM (siehe Abbildung Y1620-11A0) | 1 |
| G1 | 203-63-X2721) | ZYLINDERGROUPE (siehe Abbildung Y1620-11A0B) | |
| - Was ist los? | Ich habe ihn nicht gesehen. | ||
| 1 | 203-63-02722 | ZYLINDER ASS'Y, ARM | 1 |
| 1 | 203-63-02721 | ZYLINDER ASS'Y, ARM | 1 |
| 1 | 203-63-65142 | Zylinder, Arm | 1 |
| 1 | 203-63-65141 | Zylinder, Arm | 1 |
| 2 | 707-76-70240 | Böscherei | 1 |
| 3 | 07145-00070 | - Sie ist ein Piston-Stab. | 2 |
| 4 | 707-71-32530 | Halsband | 1 |
| 5 | 07000-15105 | O-RING (KIT) | 1 |
| 6 | 707-35-91150 | RING, BACK-UP (KIT) | 2 |
| 7 | 707-27-11971 | Kopf, Zylinder | 1 |
| 8 | 707-52-90500 | Böscherei | 1 |
| 9 | 707-51-75030 | Verpackung, Verpackung (KIT) | 1 |
| 10 | 707-51-75630 | - Das ist nicht der Fall. | 1 |
| 11 | 07000-15105 | O-RING (KIT) | 1 |
| 12 | 707-35-91150 | RING, BACK-UP (KIT) | 1 |
| 13 | 144-63-94170 | SEAL, DUST (KIT) | 1 |
| 14 | 07179-13089 | RING, SNAP | 1 |
| 15 | 01010-81670 | BOLT, (mit Schutz) | 12 |
| 16 | 01643-51645 | WASCHER, FÜHRER | 12 |
| 17 | 203-63-65121 | - Das ist nicht der Fall. | 1 |
| 18 | 707-71-60200 | Schlauch | 1 |
| 19 | 04260-00635 | Schüssel, Kontrollventil | 11 |
| 20 | 707-71-91270 | Höchstbetrag | 1 |
| 21 | 707-76-70240 | Böscherei | 1 |
| 22 | 07145-00070 | - Sie ist ein Piston-Stab. | 2 |
| 23 | 707-71-60870 | Schlauch | 1 |
| 24 | 707-36-11661 | Klemmen | 1 |
| 25 | 707-44-11280 | Die Kommission hat die Kommission aufgefordert, die in Artikel 4 Absatz 1 genannten Maßnahmen zu ergreifen. | 1 |
| 26 | 707-39-11510 | Die Kommission hat die Kommission aufgefordert, die in Artikel 4 Absatz 1 genannten Maßnahmen zu ergreifen. | 2 |
| 27 | 707-44-11920 | Der Ring | 2 |
| 28 | 01310-01216 | Schraube, Nylon. | 1 |
| 29 | 07000-15070 | O-RING (KIT) | 1 |
| 30 | 707-35-90360 | RING, BACK-UP (KIT) | 2 |
| 30A | 707-83-13010 | Ventile | 1 |
| 30B | 07750-01628 | Frühling | 1 |
| 30 °C | 707-87-14070 | Stecker | 1 |
| 30D | 07002-12034 | O-RING, für ohne Bremsassistenten | 1 |
| 31 | 203-63-65171 | Schlauch | 1 |
| 32 | 707-87-13570 | Lenkung | 1 |
| 33 | 07000-13025 | O-RING, (siehe Abbildung H0311-01A0-30) | 2 |
| 34 | 01010-50850 | BOLT (KIT) | 4 |
| 35 | 01010-50855 | BOLT, 10M) | 4 |
| 36 | 01643-50823 | WASCHER (für den Versand) | 8 |
| 37 | 707-88-95360 | BAND (FALT) | 1 |
| 38 | 707-88-95510 | Klammer (FARBE) | 1 |
| 39 | 01010-51035 | BOLT, für schnellen Wechsel. | 2 |
| 40 | 01643-51032 | WASCHER (ohne Notrollen) | 2 |
| 41 | 07283-22236 | U-Schraube, Rohrklemme | 1 |
| 42 | 01599-01011 | Ich bin verrückt, unter dem Spiegel. | 2 |
| 43 | 01643-31032 | Waschmaschine, (mit automatischem Notrollen) | 2 |
| - Was ist los? | Ich habe ihn nicht gesehen. | ||
| K | 707-99-44230 | Service-Kit, Armzylinder | 1 |
| K | 707-99-44220 | Service-KIT | 1 |
| Spezifikationen | Daten |
|---|---|
| Durchmesser der Bohrung | 108 mm |
| Durchmesser der Kolbenstange | 72 mm |
| Arbeitsschlag | 1160 mm |
| Nennbetriebsdruck | 31.4MPa |
| Fabrikprüfdruck | 47.1MPa (1,5-facher Nenndruck) |
| Fassmaterial | mit einer Breite von nicht mehr als 40 mm |
| Kolbenstange | 40CrMo-Wärmebehandeltes Stahl, 28~32μm harte Chrombeschichtung, HRC6872, ausgezeichnete Verschleißfestigkeit und Verformungsbeständigkeit |
| Entsprechendes Siegelpaket PN | 203-63-02722K |
| Betriebstemperatur | -25 °C ~ +85 °C |

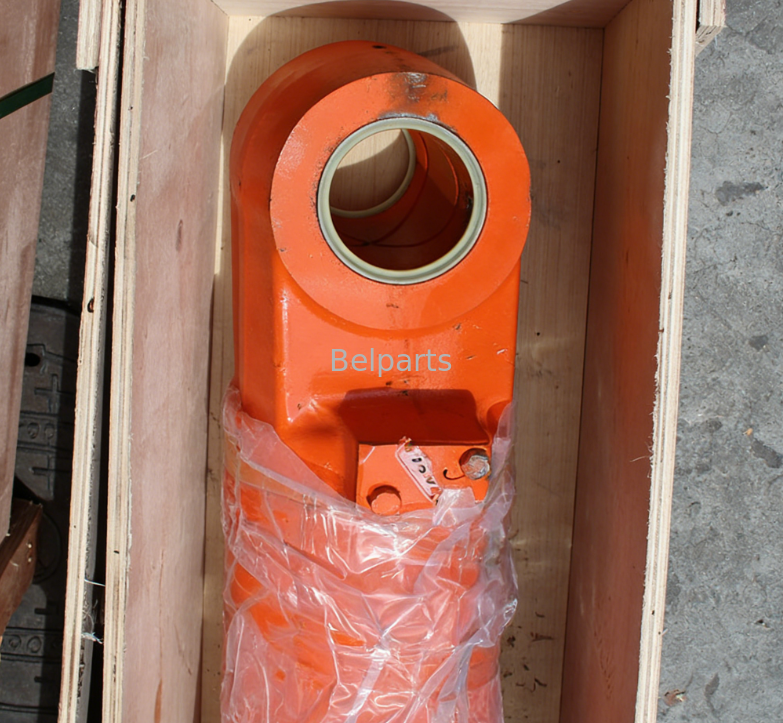

| Strukturmerkmal | Doppel-Ohrschläger mit ausgelöschten Kupfer-Kleidungshüllen, eingebauter interner Puffer zur Verringerung von Endschlag und Lärm |
3. Produktvorteile
- 100% OEM exakt geeignet
Alle Baugrößen, der Abstand zwischen den Schleppen und die Position des Ölausgangs entsprechen vollständig dem Originalzylinder PN 203-63-02722.Perfekt verbunden mit Armverbindungen und hydraulischen Schläuchen für einen stabilen kontinuierlichen Betrieb mit mittlerer Last auf kompakten Baustellen. - Optimierte Verstärkte Struktur für Zero-Tail-Maschine
Verdickte Zylinderröhrchen und Anschlüsse sind für den häufigen Einsatz in engen Bereichen ausgelegt und widerstehen periodischen dynamischen Belastungen und geringfügigen Kollisionen, um die Lebensdauer effektiv zu verlängern. - Mehrspurige strenge Vorlieferungskontrollen
Jeder fertiggestellte Zylinder durchläuft einen Vollstromschaltzyklus-Test und eine hochdruckdichte Leckageerkennung, wodurch verborgene interne und externe Ölleckagegefahren vollständig beseitigt werden. - Bemerkenswerte Kostenleistung
Er bietet die gleiche Stabilität und Lebensdauer wie Original-OEM-Ersatzteile von Komatsu und senkt die wiederkehrenden Beschaffungskosten für Reparaturwerkstätten und Ausrüstungsflotten. - Flexible globale Logistikunterstützung
In Lager befindliche Artikel werden innerhalb von 3 Werktagen versandt. Luftfracht für dringende Bestellungen; Seefracht für kostengünstige Großschifffahrten in Afrika, Südostasien und den Nahen Osten.
4- Lieferantenbrief
Unsere Fabrik verfügt über mehr als 10 Jahre Berufserfahrung in Forschung und Entwicklung und Produktion von Hydraulikzylinder für Komatsu PC US-Serie Kurzschwanzbagger, einschließlich PC128US-1.Arm- und Eimerzylinderbaugruppen mit ausgereiften Produktionsgeräten und einer strengen Qualitätskontrolle des gesamten VerfahrensUnsere hydraulischen Zylinder werden das ganze Jahr über weltweit exportiert und gewinnen damit das Vertrauen und das positive Feedback globaler Ersatzteilhändler.
5. häufig gestellte Fragen
F1: Kann dieser Armzylinder für Komatsu PC128US-2 oder PC138US-Maschinen geeignet sein?
A: Nein. Jedes Modell des Nullschwanzbaggers von Komatsu verwendet exklusive Bauteilnummern und einzigartige Strukturmaße ohne Austauschbarkeit. Bitte bestätigen Sie vor der Bestellung das komplette Maschinenmodell.
F2: Enthält das Standardpaket ein passendes Dichtungsreparatur-Kit?
A: Das Siegel-Kit ist nicht in der Standardlieferung enthalten. Sie können das spezielle Stützungs-Siegel-Kit separat kaufen, und wir bieten einen günstigen kombinierten Bestellpreis.
F3: Wie wird der Zylinder für den Seeverkehr über weite Strecken verpackt?

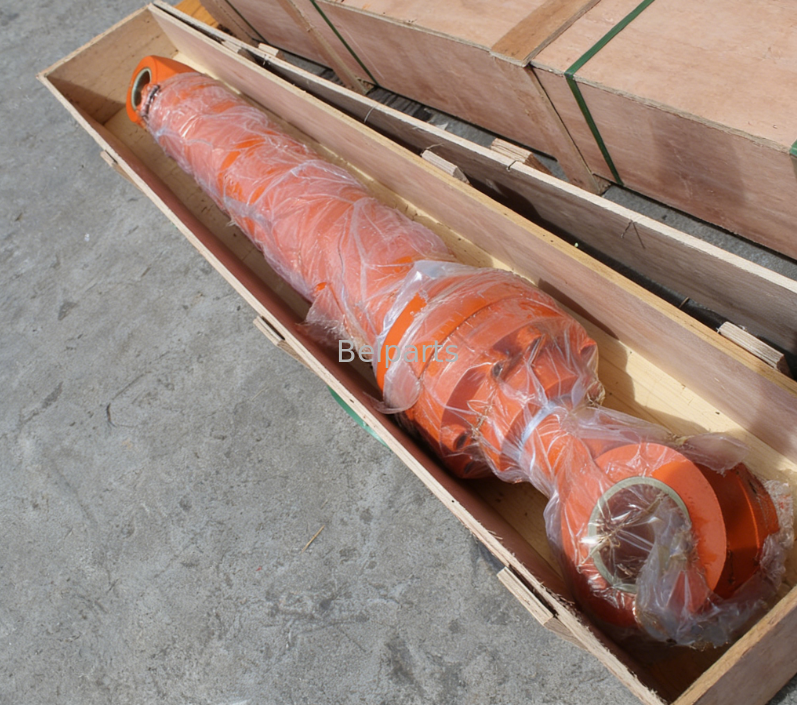

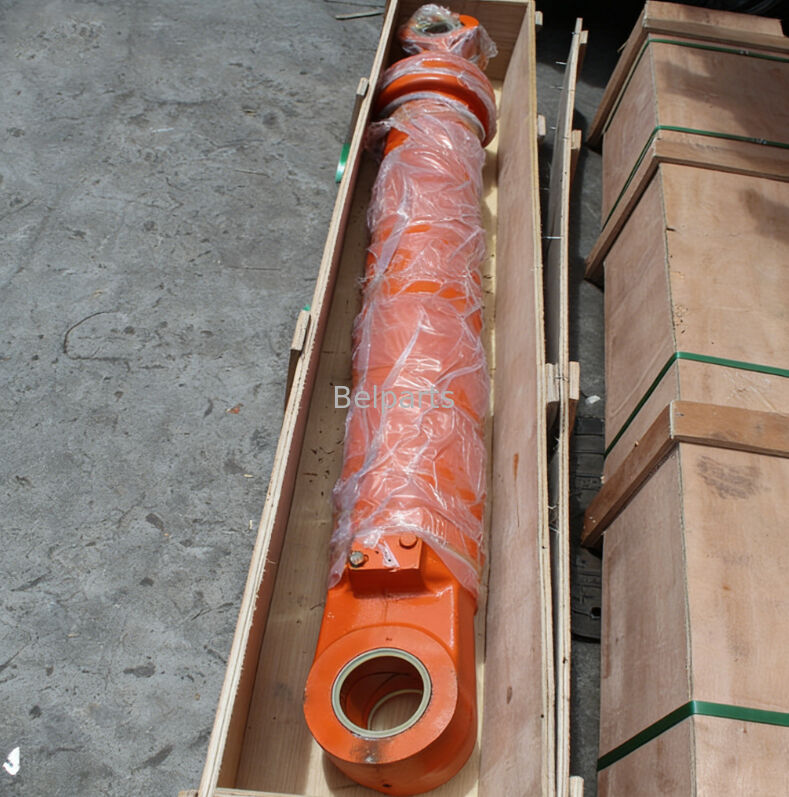

A: Rostfreies Öl wird in die Zylinderhöhle gefüllt, und das Rostfett wird gleichmäßig auf die Kolbenstange überzogen.Verpackung mit wasserdichtem PE-Film und Verpackung in verstärktem Sperrholz für die Ausfuhr, um Kollisionen zu verhindern, Kratzer und Feuchtigkeitsschäden während des Seeverkehrs.
F4: Gibt es mehrstufige Volumenrabate für vollständige Zylinder (Boom + Arm + Eimer)?
A: Ja. Bestellungen von kompletten Werkgeräten mit Zylinder-Set genießen abgestuften Volumenrabatt. Der konsolidierte Containerversanddienst ist verfügbar, um die gesamten Logistikkosten zu senken.
F5: Welcher Kundendienst erfolgt, wenn innerhalb der 12-monatigen Garantie ein Ölleckage auftritt?
A: Bitte liefern Sie klare Fotos der Leckageposition sowie die Seriennummer des Baggers. Wir stellen kostenlosen Dichtungswechsel und professionelle Fernproblembehandlung zur Verfügung.
