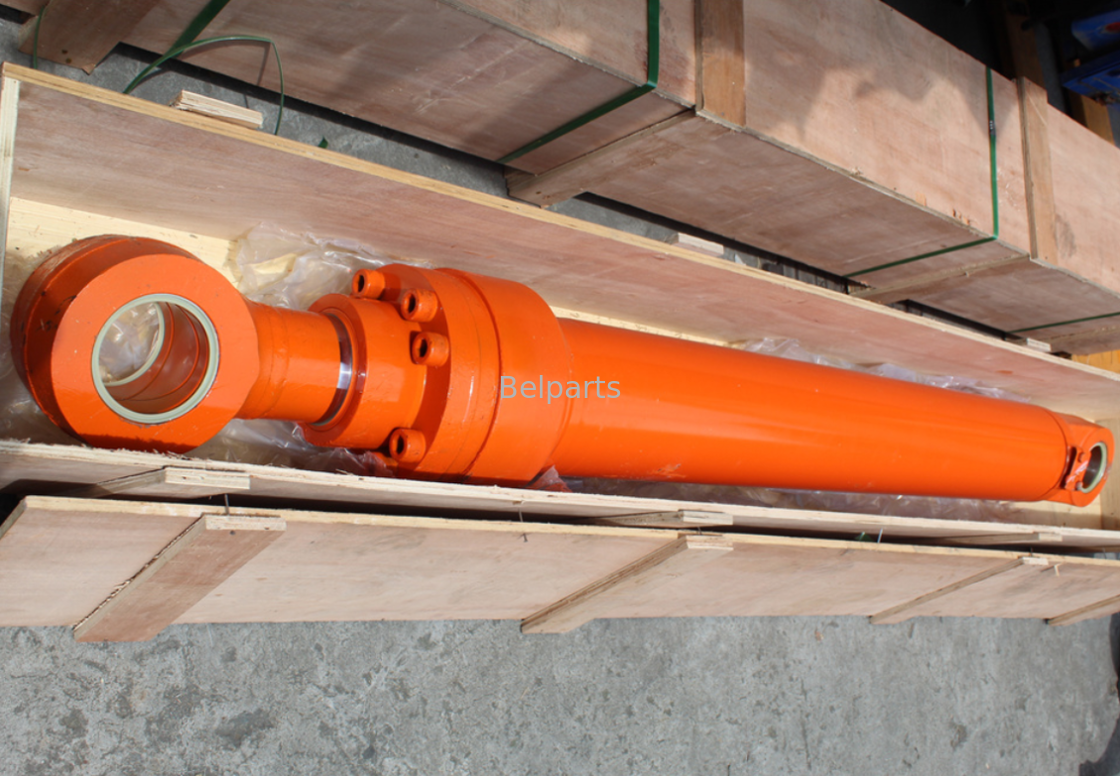

Komatsu PC60-6 Hydraulikarmzylinder | PN:201-63-02210 | Erstklassiger Aftermarket-Ersatz
1. Grundlegende Produktinformationen
Dieser hochwertige Aftermarket-Hydraulik-Stielzylinder wird präzisionsgefertigt und ist ein direkter OEM-Ersatz für den Kleinbagger Komatsu PC60-6. Als zentrale hydraulische Antriebskomponente des Frontarbeitsgeräts steuert es das Aus- und Einfahren des Arms, um Grab-, Greif-, Lade- und Nivellierungsaufgaben zu erledigen. Weit verbreitet bei kommunaler Renovierung, Pipelineverlegung, Landschaftsgestaltung, Ackerlandsanierung und leichten Erdbewegungsprojekten.
Alle Zylinder werden streng nach den ursprünglichen technischen Standards von Komatsu hergestellt, mit identischen Montageabmessungen, Stiftlochabständen und hydraulischer Anschlussanordnung. Direkte Schraubmontage vor Ort ohne Schneiden, Schweißen oder nachträgliche Änderungsarbeiten.
| Artikel |
Spezifikation |
| Produktname |
Zylinder mit hydraulischem Arm (Stiel). |
| Anwendbares Modell |
Komatsu PC60-6 Minibagger |
| OEM-Teilenummer |
201-63-02210 |
| Produktqualität |
Brandneuer, hochwertiger Aftermarket |
| Garantie |
12 Monate gegen Herstellungsfehler |
| Mindestbestellmenge |
1 Einheit, ausreichender Lagerbestand für schnellen Versand |
| QC-Standard |
ISO9001-zertifiziert, vollständige Hydraulikdruck- und zyklische Ermüdungsprüfung vor der Auslieferung |
2. Technische Kernparameter
| # |
Teile-Nr. |
Beschreibung |
Menge |
| 1 |
201-63-02210 |
ZYLINDERBAUGRUPPE |
1 |
| 1 |
201-63-64140 |
Zylinder |
1 |
| 2 |
707-76-60180 |
Buchse |
1 |
| 3 |
07145-00060 |
DICHTUNG,(Y1620-41A0A-14) |
2 |
| 4 |
707-27-90620 |
KOPF, ZYLINDER (LACK(2)) |
1 |
| 5 |
707-52-90350 |
Buchse |
1 |
| 6 |
707-51-60630 |
RING, PUFFER (KIT) |
1 |
| 7 |
707-51-60030 |
PACKUNGSSTANGE (SATZ) |
1 |
| 8 |
141-63-93270 |
DICHTUNG,(Y1620-11A0A-7) |
1 |
| 9 |
07179-12074 |
RING, SCHNAPPEN |
1 |
| 10 |
07000-15085 |
O-RING, (F5350-63A0 -4) |
1 |
| 11 |
707-35-90960 |
RING, BACK-UP (KIT) |
1 |
| 12 |
707-71-32300 |
KRAGEN |
1 |
| 13 |
07000-15085 |
O-RING, (F5350-63A0 -4) |
1 |
| 14 |
707-35-90960 |
RING, BACK-UP (KIT) |
2 |
| 15 |
01010-81465 |
Bolzen |
8 |
| 16 |
705-17-04980 |
UNTERLEGSCHEIBE, FEDER |
8 |
| 17 |
201-63-64120 |
STANGE, KOLBEN |
1 |
| 18 |
707-76-60080 |
Buchse |
1 |
| 19 |
07145-00060 |
DICHTUNG,(Y1620-41A0A-14) |
2 |
| 20 |
07020-00675 |
ANSCHLUSS, FETT (OHNE SCHMIERLEITUNG) |
1 |
| 21 |
707-71-60691 |
KOLBEN |
1 |
| 22 |
707-41-10580 |
Waschmaschine |
1 |
| 23 |
707-36-90300 |
Kolben |
1 |
| 24 |
707-44-90180 |
RING,(Y1620-41A0A-17) |
1 |
| 25 |
707-39-90110 |
RING, VERSCHLEIß (KIT) |
2 |
| 26 |
707-44-90911 |
Ring |
2 |
| 27 |
707-71-60100 |
KOLBEN |
1 |
| 28 |
04260-00635 |
SCHÜSSEL, RÜCKSCHLAGVENTIL |
9 |
| 29 |
707-71-91280 |
Kappe |
1 |
| 30 |
07165-14244 |
MUTTER,NYLON |
1 |
| 31 |
201-63-64170 |
Rohr |
1 |
| 32 |
07000-13025 |
O-RING, (SIEHE ABB. H0311-01A0-30) |
1 |
| 33 |
01010-50850 |
BOLZEN (KIT) |
4 |
| 34 |
01643-50823 |
UNTERLEGSCHEIBE (ZUM VERSAND) |
4 |
| 35 |
707-88-95640 |
Halterung |
1 |
| 36 |
707-88-96290 |
BAND |
1 |
| 37 |
01010-51035 |
SCHRAUBE (FÜR SCHNELLSCHALTUNG) (MITSUBISHI) |
2 |
| 38 |
01643-51032 |
UNTERLEGSCHEIBE (OHNE NOTLENKUNG) |
2 |
| 39 |
07283-22236 |
U-BOLZEN, ROHRKLEMME |
1 |
| 40 |
01599-01011 |
MUTTER (MIT UNTERSPIEGEL) |
2 |
| 41 |
01643-31032 |
WASCHANLAGE (MIT AUTOMATISCHER NOTLENKUNG) |
2 |
| 42 |
07235-10422 |
ELLENBOGEN, (NICHT VERWENDET, WENN (B) SPEC.) |
1 |
| 43 |
07002-12034 |
O-RING, (FÜR OHNE BREMSSISTENT) |
1 |
| Spezifikationsartikel |
Daten |
| Bohrungsdurchmesser |
90mm |
| Kolbenstangendurchmesser |
60mm |
| Arbeitsschlag |
1020 mm |
| Bewerteter Arbeitsdruck |
31,4 MPa |
| Werksprüfdruck |
47,1 MPa (1,5-facher Nennarbeitsdruck) |
| Laufmaterial |
Hochfester nahtloser legierter Stahl mit präziser Innenhonung |
| Kolbenstange |
40CrMo wärmebehandelter Stahl, 28–32 μm Hartverchromung, HRC68–72, ausgezeichnete Verschleißfestigkeit und Antiverformungsleistung |
| Passender Dichtungssatz PN |
201-63-02210K |
| Arbeitstemperatur |
-25℃ ~ +85℃ |
| Strukturmerkmal |
Doppelte Ohrlaschen mit Verschleißbuchsen aus vergütetem Kupfer, eingebaute Puffervorrichtung zur Reduzierung der hin- und hergehenden Schlaggeräusche |
3. Produktvorteile
- 100 % OEM-exakte Austauschausstattung
Alle Baugruppengrößen, Nasenabstände und Positionen der Ölanschlüsse entsprechen vollständig dem Originalteil 201-63-02210. Verbinden Sie Armgestänge und Hydraulikschläuche nahtlos miteinander, um einen stabilen Dauerbetrieb mit leichter bis mittlerer Last bei kleinen Bauarbeiten zu gewährleisten.
- Kompakte, verstärkte Struktur für leichte Beanspruchung
Das verdickte Zylinderrohr und die Verbindungslaschen sind für den häufigen täglichen Betrieb auf kleinen Baustellen optimiert und widerstehen kleineren Kollisionen und zyklischen Belastungen, um die Lebensdauer effektiv zu verlängern.
- Mehrstufige strenge Inspektion vor der Auslieferung
Jeder fertige Zylinder wird einem Vollhub-Hubkolbentest und einer luftdichten Hochdruck-Lecksuche unterzogen, wodurch versteckte interne und externe Ölleckrisiken vollständig ausgeschlossen werden.
- Hervorragendes Preis-Leistungs-Verhältnis
Gleiche Stabilität und Lebensdauer wie Original-OEM-Ersatzteile von Komatsu, wodurch die wiederholten Beschaffungskosten für Reparaturwerkstätten, Gerätevermieter und Ersatzteilgroßhändler erheblich gesenkt werden.
- Flexible globale Logistikunterstützung
Vorrätige Ware kann innerhalb von 3 Werktagen versendet werden. Luftfracht für dringende Pannenaufträge; Seefracht für kostengünstige Massengroßhandelssendungen nach Afrika, Südostasien und in den Nahen Osten.
4. Lieferantenbrief
Unser Werk verfügt über mehr als 10 Jahre Erfahrung in der Forschung und Entwicklung sowie der Herstellung von Hydraulikzylindern für klassische Komatsu-Kleinbaggerserien, einschließlich PC60-6. Wir liefern komplette Ausleger-, Stiel- und Löffelzylinderbaugruppen mit ausgefeilter Fertigungstechnik und strengen Qualitätskontrollsystemen für den gesamten Prozess. Unsere Aftermarket-Hydraulikzylinder werden das ganze Jahr über in globale Aftermarket-Märkte exportiert und gewinnen so langfristiges Vertrauen und durchweg positives Feedback von weltweiten Ersatzteilhändlern.
5. FAQ
F1: Passt dieser Armzylinder zu den Baggern Komatsu PC60-5 oder PC60-7?
A: Nein. Jedes Komatsu-Minibaggermodell verfügt über exklusive Teilenummern und einzigartige Strukturabmessungen ohne Austauschbarkeit. Bitte bestätigen Sie Ihr vollständiges Maschinenmodell, bevor Sie Bestellungen aufgeben.
F2: Ist im Standardpaket das passende Dichtungsreparaturset enthalten?
A: Das Dichtungsreparaturset ist nicht im Standardlieferumfang enthalten. Sie können den speziellen Stützdichtungssatz separat erwerben und wir unterbreiten Ihnen dann ein wettbewerbsfähiges Angebot für eine kombinierte Bestellung.
F3: Welche Verpackung wird für den Übersee-Langstreckentransport auf dem Seeweg verwendet?

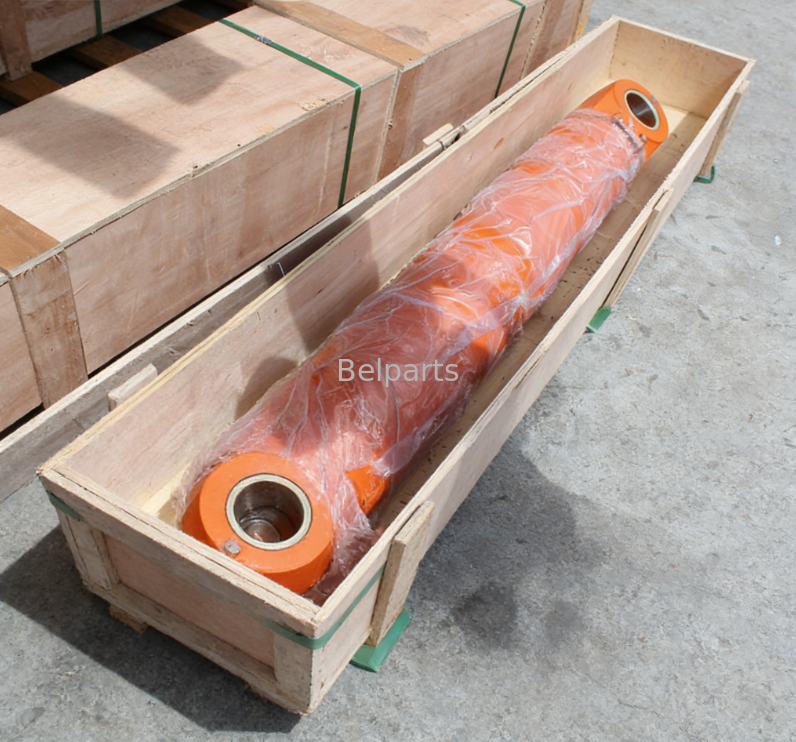

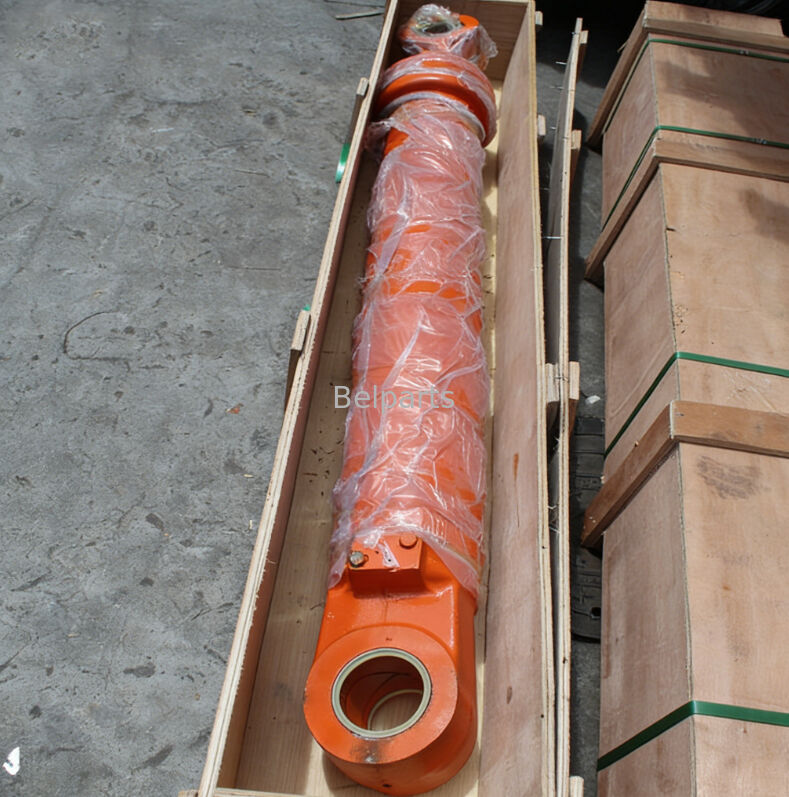

A: Rostschutzöl in den Zylinderinnenraum eingefüllt, Rostschutzfett gleichmäßig auf die Kolbenstangenoberfläche aufgetragen. Der gesamte Zylinder ist mit wasserdichter PE-Folie umwickelt und in verstärkten Exportsperrholzkisten verpackt, um Kollisionen, Kratzer und Feuchtigkeitsschäden während des langen Seetransports zu vermeiden.
F4: Gibt es gestaffelte Mengenrabatte beim Kauf eines kompletten Satzes Ausleger-, Stiel- und Löffelzylinder?
A: Ja. Bei Bestellungen kompletter Zylindersätze für funktionsfähige Geräte profitieren Sie von abgestuften Mengenrabatten. Um die Gesamtlogistikkosten zu senken, ist ein konsolidierter Containerversandservice verfügbar.
F5: Welcher technische Kundendienst ist verfügbar, wenn innerhalb der 12-monatigen Garantiezeit ein Ölleck auftritt?
A: Bitte stellen Sie klare Fotos der Leckageposition sowie die Seriennummer des Baggers zur Verfügung. Wir arrangieren umgehend einen kostenlosen Dichtungsaustausch und eine professionelle Anleitung zur Fehlerbehebung aus der Ferne.
