Komatsu PC300-6LE / PC300LC-6LE Hydraulikarmzylinder | PN:207-63-02521 | Erstklassiger Aftermarket-Ersatz
1. Grundlegende Produktinformationen
Dieser hochbelastbare Hydraulik-Stielzylinder für den Ersatzteilmarkt wird präzisionsgefertigt und ist ein direkter OEM-Ersatz für Komatsu PC300-6LE-Standardraupenbagger und PC300LC-6LE-Langkettenbagger. Als zentrale hydraulische Antriebskomponente der Frontarbeitsausrüstung steuert er das Aus- und Einfahren des Arms, um schwere Gesteinsaushubarbeiten, das Laden von Schüttgut, die Nivellierung von Minengeländen und schwere Erdbewegungsarbeiten abzuschließen. Weit verbreitet in Tagebauen, Granitsteinbrüchen, großen Autobahnprojekten und im Infrastrukturbau.
Alle Zylinder werden streng nach den ursprünglichen technischen Zeichnungen und OEM-Standards von Komatsu hergestellt, mit völlig einheitlichen Montageabmessungen, Bolzenlochabständen und hydraulischer Anschlussanordnung. Direkte Anschraubmontage ohne Schneiden, Schweißen oder nachträgliche Modifikationen vor Ort.
| Artikel |
Spezifikation |
| Produktname |
Zylinder mit hydraulischem Arm (Stiel). |
| Anwendbares Modell |
Komatsu PC300-6LE, PC300LC-6LE Großbagger |
| OEM-Teilenummer |
207-63-02521 |
| Produktqualität |
Brandneuer, hochwertiger Aftermarket |
| Garantie |
12 Monate gegen Herstellungsfehler |
| Mindestbestellmenge |
1 Stück, ausreichender Vorrat für sofortigen Versand |
| QC-Standard |
ISO9001-zertifiziert, vollständige Hydraulikdruck- und zyklische Ermüdungsprüfung vor der Auslieferung |
2. Technische Kernparameter
| # |
Teile-Nr. |
Beschreibung |
Menge |
| G-1 |
(207-63-X9031) |
ARMZYLINDERGRUPPE |
1 |
| G-1 |
(207-63-X9030) |
ARMZYLINDERGRUPPE |
1 |
| G-1 |
(207-63-X2521) |
ARMZYLINDERGRUPPE |
1 |
|
---- |
==================== |
|
| 1 |
207-63-02522 |
ARMZYLINDER-BAUGRUPPE |
1 |
| 1 |
207-63-02521 |
ARMZYLINDER-BAUGRUPPE |
1 |
| 1 |
207-63-63741 |
Zylinder |
1 |
| 2 |
707-76-10130 |
Buchse |
1 |
| 3 |
07145-00100 |
DICHTUNG, STAUB (KIT) |
2 |
| 4 |
207-63-63722 |
Stange |
1 |
| 4 |
207-63-63721 |
Stange |
1 |
| 5 |
707-76-10130 |
Buchse |
1 |
| 6 |
07145-00100 |
DICHTUNG, STAUB (KIT) |
2 |
| 7 |
707-71-32800 |
KRAGEN |
1 |
| 8 |
707-35-91640 |
RING, BACK-UP (KIT) |
2 |
| 9 |
07000-15150 |
O-RING, ZYLINDERKOPF |
1 |
| 10 |
707-71-61111 |
KOLBEN |
1 |
| 11 |
707-71-60250 |
KOLBEN |
1 |
| 12 |
04260-00635 |
SCHÜSSEL, RÜCKSCHLAGVENTIL |
12 |
| 13 |
707-71-91270 |
Kappe |
1 |
| 14 |
07020-00900 |
ANSCHLUSS, FETT (LENKZYLINDER) |
1 |
| 15 |
707-27-16920 |
KOPF, ZYLINDER |
1 |
| 16 |
198-63-94170 |
DICHTUNG, STAUB (KIT) |
1 |
| 17 |
07179-13126 |
RING, SCHNAPPEN |
1 |
| 18 |
707-52-90850 |
Buchse |
1 |
| 19 |
707-51-11030 |
PACKUNGSSTANGE (SATZ) |
1 |
| 20 |
707-51-11630 |
RING, PUFFER (KIT) |
1 |
| 21 |
707-35-91640 |
RING, BACK-UP (KIT) |
1 |
| 22 |
07000-15150 |
O-RING, ZYLINDERKOPF |
1 |
| 23 |
01010-82085 |
BOLZEN (KIT) |
12 |
| 24 |
707-88-75310 |
Waschmaschine |
12 |
| 25 |
707-36-16380 |
Kolben |
1 |
| 26 |
01310-01216 |
SCHRAUBE,NYLON |
1 |
| 27 |
707-44-16180 |
RING, KOLBEN (D60PL) |
1 |
| 28 |
707-39-16820 |
RING, VERSCHLEIß (KIT) |
2 |
| 29 |
707-44-16910 |
Ring |
2 |
| 30 |
07001-05100 |
RING, BACK-UP (KIT) |
2 |
| 31 |
07000-15100 |
O-RING (KIT) |
1 |
| 32 |
207-63-63771 |
Rohr |
1 |
| 33 |
207-63-63180 |
Rohr |
1 |
| 34 |
01435-01055 |
SCHRAUBEN, TROCKNER AN HALTERUNG UND RAHMEN MONTIEREN |
8 |
| 35 |
07000-13035 |
O-RING, EINLASS- UND AUSLASSANSCHLÜSSE DES OBEREN KÜHLERS |
2 |
| 36 |
707-88-95750 |
Halterung |
1 |
| 37 |
707-88-95740 |
BAND |
1 |
| 38 |
707-88-95781 |
Halterung |
1 |
| 39 |
707-88-95770 |
BAND |
1 |
| 40 |
01010-81240 |
BOLZEN, FÜR GEWICHTSEINSTELLBOLZEN |
6 |
| 41 |
01643-51232 |
UNTERLEGSCHEIBE (OHNE NOTLENKUNG) |
6 |
| 42 |
07283-23442 |
CLIP, (MIT UNTERSPIEGEL) |
3 |
| 43 |
01643-31032 |
WASCHMASCHINE (MIT AUTOMATISCHER NOTLENKUNG) |
6 |
| 44 |
01599-01011 |
MUTTER, (MIT UNTER DEM SPIEGEL) |
6 |
| 45 |
07000-13032 |
O-RING, (SIEHE ABB. H0312-01A0-4) |
2 |
| 46 |
07378-11000 |
KOPF, HÜLSE (ZUM VERSAND) |
2 |
| 47 |
07371-31049 |
FLANSCH, GETEILT - VERTEILERVENTILENDE |
4 |
| 48 |
07372-21035 |
SCHRAUBE, GETEILTER FLANSCH – ENDE DES DREHMOMENTWANDLERS |
8 |
| 49 |
01643-51032 |
UNTERLEGSCHEIBE (OHNE NOTLENKUNG) |
8 |
|
---- |
==================== |
|
| K |
707-99-67280 |
SERVICE-KIT |
1 |
| Spezifikationsartikel |
Daten |
| Bohrungsdurchmesser |
143 mm |
| Kolbenstangendurchmesser |
92mm |
| Arbeitsschlag |
1520 mm |
| Bewerteter Arbeitsdruck |
31,4 MPa |
| Werksprüfdruck |
47,1 MPa (1,5-facher Nennarbeitsdruck) |
| Laufmaterial |
Hochfester nahtloser legierter Stahl mit präziser Innenhonung |
| Kolbenstange |
40CrMo wärmebehandelter Stahl, 28–32 μm Hartverchromung, HRC68–72, ausgezeichnete Verschleißfestigkeit und Biegefestigkeit |
| Passender Dichtungssatz PN |
207-63-02521K |
| Arbeitstemperatur |
-25℃ ~ +85℃ |
| Strukturmerkmal |
Doppelte Hochleistungs-Ohrstöpsel mit Verschleißbuchsen aus vergütetem Kupfer, integrierte Puffervorrichtung zur Absorption starker Stöße bei Hin- und Herbewegungen |
3. Produktvorteile
- Universell passend für PC300-6LE und PC300LC-6LE
Ein Zylinder passt sowohl für die Standard- als auch für die Langschienen-LC-Version des PC300-6LE. Alle Baugruppengrößen, Nasenabstände und Ölanschlusspositionen entsprechen vollständig dem Originalzylinder PN 207-63-02521 und verbinden Armgestänge und Hydraulikleitungen nahtlos für einen stabilen, langzeitigen Schwerlastbetrieb im Bergbau.
- Verstärkte Hochleistungsstruktur in Minenqualität
Das verdickte Zylinderrohr und die verstärkten Verbindungslaschen sind speziell für raue Minen- und Steinbruchumgebungen optimiert und widerstehen langfristigen zyklischen schweren Belastungen, Steinschlägen und Abrieb, um die Lebensdauer erheblich zu verlängern.
- Mehrstufige strenge Inspektion vor der Auslieferung
Jeder fertige Zylinder wird einem wiederholten Vollhub-Hubkolbentest und einer luftdichten Hochdruck-Lecksuche unterzogen, wodurch versteckte interne und externe Ölleckgefahren vollständig ausgeschlossen werden.
- Hervorragendes Preis-Leistungs-Verhältnis
Bietet die gleiche Stabilität, Festigkeit und Lebensdauer wie Original-OEM-Ersatzteile von Komatsu und senkt effektiv die wiederkehrenden Beschaffungskosten für Bergbaureparaturwerkstätten, Maschinenvermietungsflotten und globale Ersatzteilgroßhändler.
- Flexible globale Logistikunterstützung
Vorrätige Artikel können innerhalb von 3 Werktagen versendet werden. Luftfracht unterstützt dringende Pannenaufträge; Seefracht bietet kostensparende Massengroßhandelslieferungen für die Bergbaumärkte Afrika, Südostasien, Naher Osten und Lateinamerika.
4. Lieferantenbrief
Unser Werk verfügt über mehr als 10 Jahre Berufserfahrung in der Forschung und Entwicklung sowie der Massenproduktion von Hydraulikzylindern für klassische Komatsu-Bagger der großen PC-Serie, einschließlich PC300-6LE / PC300LC-6LE. Wir liefern komplette Ausleger-, Arm- und Löffelzylinderbaugruppen mit ausgereiften Schmiede-, Hon- und Wärmebehandlungstechniken sowie einer strengen Qualitätskontrolle im gesamten Prozess. Unsere Aftermarket-Hydraulikzylinder werden das ganze Jahr über weltweit exportiert und gewinnen so langfristiges Vertrauen und durchweg positives Feedback von globalen Maschinenersatzteilhändlern.
5. FAQ
F1: Passt dieser Armzylinder zu den Baggern Komatsu PC300-5 oder PC300-7?
A: Nein. Jede Komatsu-Baggergeneration verwendet exklusive Teilenummern und einzigartige Strukturabmessungen ohne Austauschbarkeit. Bitte bestätigen Sie vor der Bestellung Ihr komplettes Maschinenmodell.
F2: Ist im Standardpaket das passende Dichtungsreparaturset enthalten?
A: Das Dichtungsreparaturset ist nicht im Standardlieferumfang enthalten. Sie können den speziellen Stützdichtungssatz separat erwerben und wir unterbreiten Ihnen dann ein wettbewerbsfähiges Angebot für eine kombinierte Bestellung.

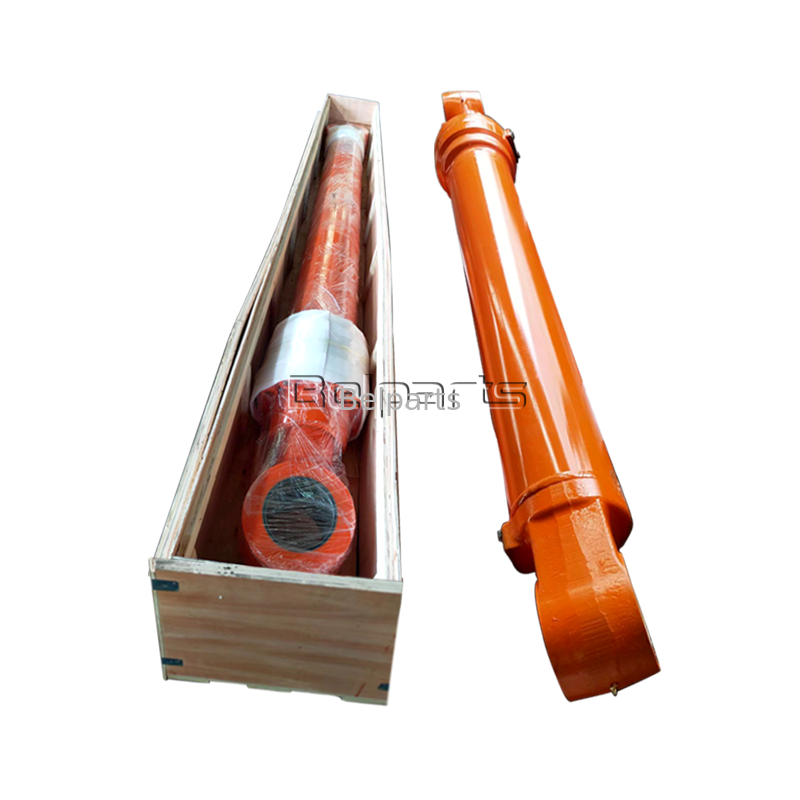

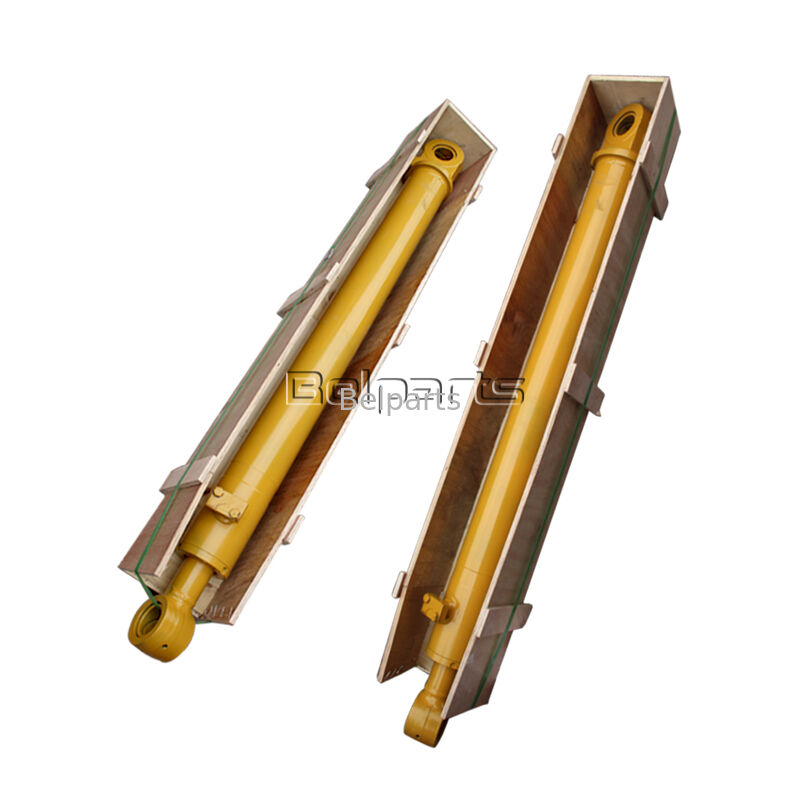

F3: Wie ist die Flasche für den Seetransport über große Entfernungen verpackt?
A: Rostschutzöl in den Zylinderinnenraum eingefüllt, Rostschutzfett gleichmäßig auf die Kolbenstangenoberfläche aufgetragen. Der gesamte Zylinder ist mit einer dicken, wasserdichten PE-Folie umwickelt und in verstärkten, dicken Exportsperrholzkisten verpackt, um Kollisionen, Kratzer und Feuchtigkeitsschäden während des langen Seetransports zu verhindern.
F4: Gibt es gestaffelte Mengenrabatte für den Kauf eines kompletten Satzes Ausleger-, Stiel- und Löffelzylinder für die PC300-6LE-Serie?
A: Ja. Bei Bestellungen kompletter Zylindersätze für funktionsfähige Geräte profitieren Sie von abgestuften Mengenrabatten. Zur Reduzierung des Gesamtlogistikaufwands ist ein konsolidierter FCL-Containerversandservice verfügbar.
F5: Welchen technischen Kundendienst erhalten Sie, wenn innerhalb der 12-monatigen Garantiezeit ein Ölleck auftritt?
A: Bitte stellen Sie klare Fotos der Leckageposition sowie die Seriennummer Ihres Baggers zur Verfügung. Wir arrangieren umgehend einen kostenlosen Dichtungsaustausch und eine professionelle Anleitung zur Fehlerbehebung aus der Ferne.
