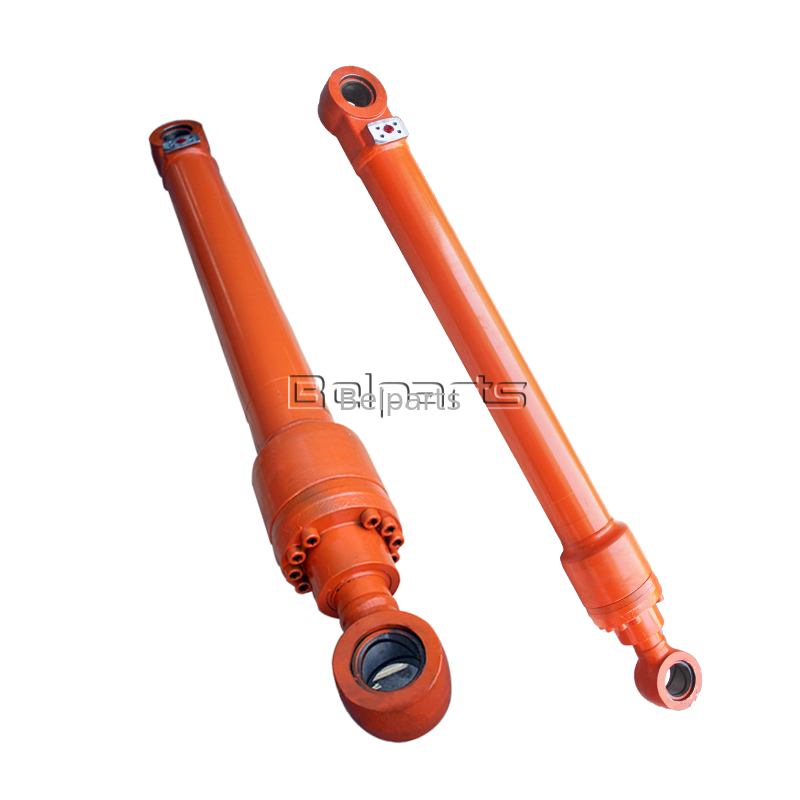

Komatsu PC250-6LE / PC250LC-6LE Hydraulischer Schaufelzylinder | PN:206-70-00130 | Erstklassiger Aftermarket-Ersatz
1. Grundlegende Produktinformationen
Dieser Hochleistungs-Hydraulikschaufelzylinder für den Ersatzteilmarkt wird präzisionsgefertigt und ist ein direkter, austauschbarer OEM-Ersatz für Komatsu PC250-6LE-Standardraupenbagger und PC250LC-6LE-Langkettenbagger mittlerer bis großer Größe. Als zentraler hydraulischer Aktuator des Frontanbaugeräts treibt er das Graben der Schaufel, das Greifen von Steinen sowie das Laden und Abladen von Schüttgut an. Weit verbreitet in Steinbrüchen, kommunalen Großbauprojekten, im Straßenbau und bei mittelgroßen Erdbewegungsprojekten im Tagebau.
Alle Zylinder werden streng nach den ursprünglichen technischen Zeichnungen und OEM-Standards von Komatsu hergestellt, mit vollständig einheitlichen Montageabmessungen, Bolzenlochabständen und hydraulischer Anschlussanordnung. Direkte Anschraubmontage ohne Schneiden, Schweißen oder nachträgliche Modifikationen vor Ort.
| Artikel |
Spezifikation |
| Produktname |
Hydraulischer Schaufelzylinder |
| Anwendbares Modell |
Komatsu PC250-6LE, PC250LC-6LE Bagger |
| OEM-Teilenummer |
206-70-00130 |
| Produktqualität |
Brandneuer, hochwertiger Aftermarket |
| Garantie |
12 Monate gegen Herstellungsfehler |
| Mindestbestellmenge |
1 Stück, ausreichender Vorrat für sofortigen Versand |
| QC-Standard |
ISO9001-zertifiziert, vollständige Hydraulikdruck- und zyklische Ermüdungsprüfung vor der Auslieferung |
2. Technische Kernparameter
| # |
Teile-Nr. |
Beschreibung |
Menge |
| G-1 |
(206-70-X3001) |
LINK-GRUPPE |
1 |
|
---- |
==================== |
|
| 1 |
206-70-00261 |
LINK ASS'Y |
1 |
| 1 |
206-70-00130 |
LINK ASS'Y |
1 |
| 1 |
---- |
LINK |
1 |
| 1 |
---- |
LINK |
1 |
| 2 |
206-70-53150 |
Buchse |
2 |
| 3 |
205-70-67150 |
Buchse |
2 |
| 4 |
07020-00675 |
ANSCHLUSS, FETT (OHNE SCHMIERLEITUNG) |
2 |
| 5 |
07020-00000 |
BEFESTIGUNG, SCHMIERUNG – OBERER SCHARNIERBOLZEN |
1 |
| 6 |
205-70-62140 |
DICHTUNG, STAUB (KIT) |
4 |
| 7 |
205-70-62140 |
DICHTUNG, STAUB (KIT) |
2 |
| 8 |
205-70-73280 |
O-Ring |
2 |
| 9 |
206-70-57120 |
LINK |
2 |
| 10 |
20Y-70-11340 |
Abstandshalter? 0,8 MM |
3 |
| 10 |
20Y-70-11340 |
Abstandshalter? 0,8 MM |
6 |
| 11 |
205-70-51530 |
Abstandshalter? 1,5 MM |
3 |
| 11 |
205-70-51530 |
Abstandshalter? 1,5 MM |
6 |
| 12 |
206-70-53140 |
Stift |
2 |
| 13 |
205-70-73190 |
Bolzen |
2 |
| 14 |
01580-12016 |
MUTTER - M20 |
4 |
| 15 |
20Y-70-11340 |
Abstandshalter? 0,8 MM |
1 |
| 16 |
205-70-51530 |
Abstandshalter? 1,5 MM |
2 |
| 17 |
205-70-73270 |
Stift |
1 |
| 18 |
205-70-73190 |
Bolzen |
1 |
| 19 |
01580-12016 |
MUTTER - M20 |
2 |
| 20 |
205-70-73270 |
Stift |
1 |
| 21 |
362-46-11210 |
Bolzen |
1 |
| 22 |
01580-12016 |
MUTTER - M20 |
2 |
|
---- |
==================== |
|
| Spezifikationsartikel |
Daten |
| Bohrungsdurchmesser |
135mm |
| Kolbenstangendurchmesser |
88mm |
| Arbeitsschlag |
1420 mm |
| Bewerteter Arbeitsdruck |
31,4 MPa |
| Werksprüfdruck |
47,1 MPa (1,5-facher Nennarbeitsdruck) |
| Laufmaterial |
Hochfester nahtloser legierter Stahl mit präziser Innenhonung |
| Kolbenstange |
40CrMo wärmebehandelter Stahl, 28–32 μm Hartverchromung, HRC68–72, ausgezeichnete Verschleißfestigkeit und Biegefestigkeit |
| Passender Dichtungssatz PN |
206-70-00130K |
| Arbeitstemperatur |
-25℃ ~ +85℃ |
| Strukturmerkmal |
Doppelt verstärkte Ohrlaschen mit Verschleißbuchsen aus vergütetem Kupfer, eingebaute Puffervorrichtung zur Reduzierung starker Stöße bei Hin- und Herbewegungen |
3. Produktvorteile
- Universell passend für PC250-6LE und PC250LC-6LE
Einzylinder, kompatibel mit der Standard- und Langschienen-LC-Version des PC250-6LE. Alle Baugruppengrößen, Laschenabstände und Positionen der Ölanschlüsse entsprechen vollständig dem Originalzylinder PN 206-70-00130 und verbinden Löffelgestänge und Hydraulikleitungen nahtlos für einen stabilen Dauerbetrieb unter schweren Lasten.
- Verstärkte Hochleistungskonstruktion für Steinbrucharbeiten
Das verdickte Zylinderrohr und die verstärkten Verbindungslaschen sind für raue Steinbruch- und Bauumgebungen optimiert und widerstehen langfristigen zyklischen schweren Belastungen, Steinschlägen und Abrieb, um die Lebensdauer erheblich zu verlängern.
- Mehrstufige strenge Inspektion vor der Auslieferung
Jeder fertige Zylinder wird einem wiederholten Vollhub-Hubkolbentest und einer luftdichten Hochdruck-Lecksuche unterzogen, wodurch versteckte interne und externe Ölleckgefahren vollständig ausgeschlossen werden.
- Hervorragendes Preis-Leistungs-Verhältnis
Bietet die gleiche Stabilität, Festigkeit und Lebensdauer wie Original-OEM-Ersatzteile von Komatsu und senkt effektiv die wiederkehrenden Beschaffungskosten für Reparaturwerkstätten, Maschinenvermietungsflotten und globale Ersatzteilgroßhändler.
- Flexible globale Logistikunterstützung
Vorrätige Artikel können innerhalb von 3 Werktagen versendet werden. Luftfracht unterstützt dringende Pannenaufträge; Seefracht bietet kostensparenden Massengroßhandel für die Bergbau- und Baumärkte Afrikas, Südostasiens und des Nahen Ostens.
4. Lieferantenbrief
Unser Werk verfügt über mehr als 10 Jahre Berufserfahrung in der Forschung und Entwicklung sowie der Massenproduktion von Hydraulikzylindern für die klassischen mittelgroßen bis großen Komatsu PC-Baggerserien, einschließlich PC250-6LE / PC250LC-6LE. Wir liefern komplette Ausleger-, Arm- und Löffelzylinderbaugruppen mit ausgereiften Schmiede-, Hon- und Wärmebehandlungstechniken sowie einer strengen Qualitätskontrolle im gesamten Prozess. Unsere Aftermarket-Hydraulikzylinder werden das ganze Jahr über weltweit exportiert und gewinnen so langfristiges Vertrauen und durchweg positives Feedback von globalen Maschinenersatzteilhändlern.
5. FAQ
F1: Passt dieser Löffelzylinder zu den Baggern Komatsu PC250-5 oder PC250-7?
A: Nein. Jede Generation der Komatsu PC250-Bagger übernimmt exklusive Teilenummern und einzigartige Strukturabmessungen ohne Austauschbarkeit. Bitte bestätigen Sie vor der Bestellung Ihr komplettes Maschinenmodell.
F2: Ist im Standardpaket das passende Dichtungsreparaturset enthalten?
A: Das Dichtungsreparaturset ist nicht im Standardlieferumfang enthalten. Sie können den speziellen Stützdichtungssatz separat erwerben und wir unterbreiten Ihnen dann ein wettbewerbsfähiges Angebot für eine kombinierte Bestellung.

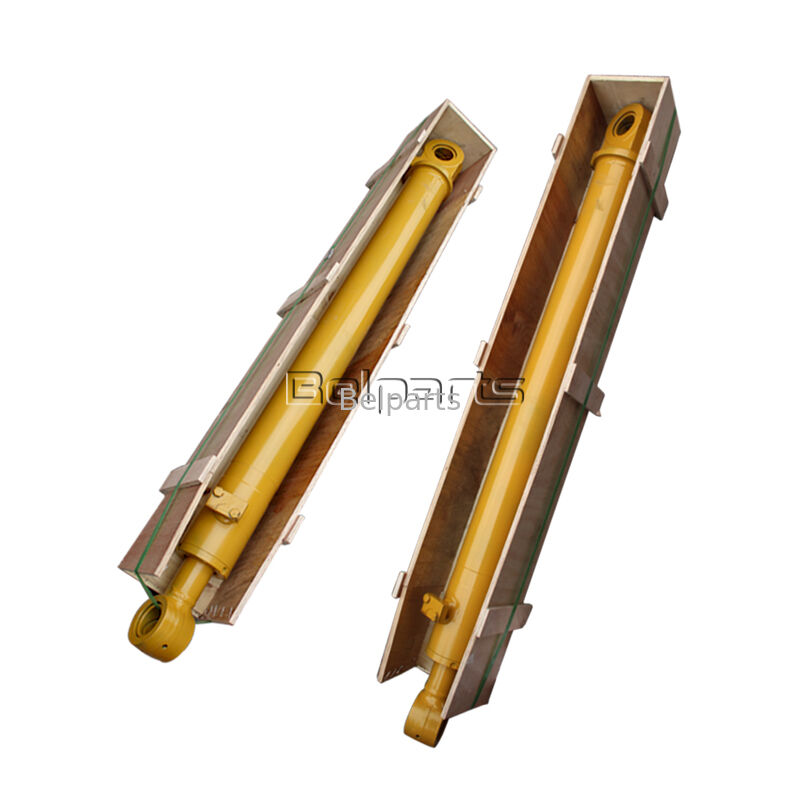

F3: Wie ist die Flasche für den Seetransport über große Entfernungen verpackt?
A: Rostschutzöl in den Zylinderinnenraum eingefüllt, Rostschutzfett gleichmäßig auf die Kolbenstangenoberfläche aufgetragen. Der gesamte Zylinder ist mit einer dicken, wasserdichten PE-Folie umwickelt und in verstärkten, dicken Exportsperrholzkisten verpackt, um Kollisionen, Kratzer und Feuchtigkeitsschäden während des langen Seetransports zu verhindern.
F4: Gibt es gestaffelte Mengenrabatte für den Kauf eines kompletten Satzes Ausleger-, Stiel- und Löffelzylinder für die PC250-6LE-Serie?
A: Ja. Bei Bestellungen kompletter Zylindersätze für funktionsfähige Geräte profitieren Sie von abgestuften Mengenrabatten. Zur Reduzierung des Gesamtlogistikaufwands ist ein konsolidierter FCL-Containerversandservice verfügbar.
F5: Welchen technischen Kundendienst erhalten Sie, wenn innerhalb der 12-monatigen Garantiezeit ein Ölleck auftritt?
A: Bitte stellen Sie klare Fotos der Leckageposition sowie die Seriennummer Ihres Baggers zur Verfügung. Wir arrangieren umgehend einen kostenlosen Dichtungsaustausch und eine professionelle Anleitung zur Fehlerbehebung aus der Ferne.
