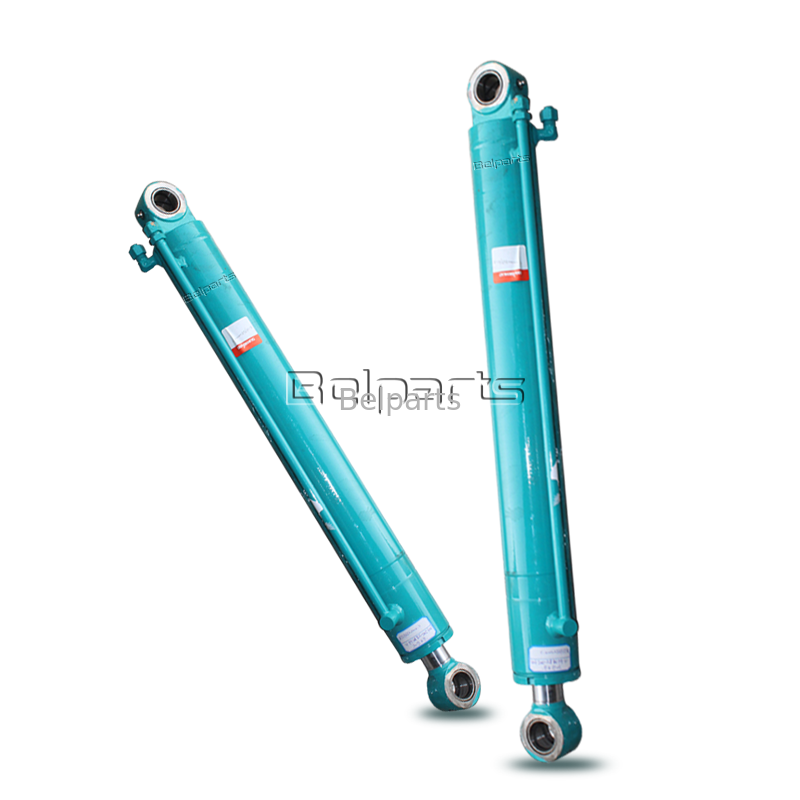

Komatsu PC75UU-2 Dipper Arm Hydraulikzylinder Teil Nr. 21W-63-02141 Premium Ersatz für den Aftermarket
1.Produktübersicht
Dieser Hydraulikzylinder ist ein maßgeschneiderter Ersatz für den Aftermarket, der ausschließlich mit dem kompakten Komatsu PC75UU-2-Minibagger mit Nullschwanz ausgestattet ist.als Kernstromgerät fungiert, das die Dehnung und den Rückzug des Arbeitsarms steuertEs liefert eine präzise Druckkraft für Gräben, Rückfüllungen, Gartenerneuerungen und Schmalgräberarbeiten im Innenraum, die von Mietwerften weit verbreitet werden.Kleine Reparaturwerkstätten und Landschaftsbauunternehmen, die sich auf 7-Tonnen-Kompaktexkaver konzentrieren.
Jeder Zylinder ist streng nach den ursprünglichen Komatsu-Entwürfen gefertigt, mit identischen Zentrumsabständen, der gleiche Stärke des Zylinders und der gleichen Position des hydraulischen Portens.Schneid- oder Schweißmodifikationen sind während des Feldwechsels erforderlich, um Ihre Wartungsarbeit erheblich zu sparen.
Basisproduktinformationsblatt
| Artikel |
Ausführliche Informationen |
| Amtsbezeichnung |
Dipper Arm / Stick Hydraulikzylinder |
| Kompatible Einheit |
Komatsu PC75UU-2 Zero Swing Mini Bagger |
| Referenznummer des OEM-Teils |
21W-63-02141 |
| Produktart |
Brandneue, schwere hydraulische Komponente für den Nachrüstmarkt |
| Qualitätsgarantie |
12-monatige Abdeckung für alle Fabrikverarbeitungsfehler |
| Mindestbestellmenge |
1 Einheit, ausreichend Lagerbestand für die sofortige Versendung |
| Zertifizierung der Produktion |
ISO9001 Vollprozessqualitätskontrolle; 100% Druck- und Zyklusprüfung vor dem Versand |
2Kerntechnische Spezifikationen
| # |
Teil Nr. |
Beschreibung |
Qty |
| G-1 |
21W-63-X2141) |
ZYLINDER GROUP, ARM |
1 |
| - Was ist los? |
- Was ist los? |
Ich habe ihn nicht gesehen. |
|
| 1 |
21W-63-02141 |
ZYLINDER ASS'Y, ARM |
1 |
| 1 |
21W-63-66541 |
Zylinder |
1 |
| 2 |
707-76-65260 |
Böscherei |
2 |
| 3 |
07145-00065 |
- Sie ist ein Piston-Stab. |
2 |
| 4 |
21W-63-66521 |
- Das ist nicht der Fall. |
1 |
| 5 |
07144-10606 |
Böscherei |
1 |
| 6 |
07145-00060 |
SEAL, ((Y1620-41A0A-14) |
2 |
| 7 |
07020-00900 |
Einrichtung, GREIS (Lenkzylinder) |
1 |
| 8 |
707-29-11410 |
Kopf, Zylinder |
1 |
| 9 |
144-63-92170 |
SEAL, ((Y1620-01A1-7) |
1 |
| 10 |
07179-12079 |
RING, SNAP |
1 |
| 11 |
707-52-10660 |
Böscherei |
1 |
| 12 |
707-51-65211 |
Verpackung, ((Y1620-01A1-6) |
1 |
| 13 |
07000-02110 |
O-RING - STRAINER COVER |
1 |
| 14 |
07146-02106 |
RING, BACK-UP (KIT) |
3 |
| 15 |
07000-12105 |
O-Ring, Steuerung Pumpe Montage |
2 |
| 16 |
707-71-50700 |
Schlauch |
1 |
| 17 |
707-36-11050 |
Klemmen |
1 |
| 18 |
707-44-11180 |
RING, PISTON (D60PL) |
1 |
| 19 |
07156-01112 |
RING,WEAR (FÜR WA120-1A?1P) |
1 |
| 20 |
707-40-11350 |
Platte |
1 |
| 21 |
07165-14547 |
NUT, NYLON |
1 |
| 22 |
21W-63-66581 |
Schlauch |
1 |
| 23 |
21W-63-66571 |
Schlauch |
1 |
| 24 |
01010-51020 |
BOLT, für schnellen Wechsel. |
2 |
| 25 |
01643-31032 |
Waschmaschine, (mit automatischem Notrollen) |
2 |
|
- Was ist los? |
Ich habe ihn nicht gesehen. |
|
| Technischer Parameter |
Standardwert |
| Zylinderrohr Innenbohrung |
90 mm |
| Durchmesser der Rohrstange |
60 mm |
| Wirksamer Arbeitsschlag |
1010 mm |
| Nennbetriebsdruck des Systems |
31.4 MPa |
| Fabrik-Hydraulik-Prüftestdruck |
47.1 MPa (1,5fache Nennlast für die Leckprüfung) |
| Rohstoff für Rohrleitungen |
Hochfester nahtloser Legierungsstahl mit hochpräziser, tief geschliffener Innenwand |
| Behandlung der Kolbenstange |
40CrMo abgeschwächte und gehärteten Basis, 28 ‰ 32 μm dicke harte Chrombeschichtung, Oberflächenhärte HRC68 ‰ 72 |
| Entsprechende unabhängige Dichtungen-Kits PN |
21W-63-02141K |
| zulässiger Betriebstemperaturbereich |
-25 °C ~ +85 °C |
| Einzigartige Struktur |
Kompakte integrierte Montagestütze mit selbstschmierenden Kupferbüschen; eingebaute Mikro-Pufferstruktur, um häufige Kurzschlagschläge in engen Baugebieten abzufedern |
Besondere Leistungsmerkmale des Produktes
-
11 OEM Geometrische Übereinstimmung für PC75UU-2 Zero-Tail Design
Alle Anschlussmaße entsprechen vollständig dem Originalzylinder 21W-63-02141 und passen perfekt zum schmalen Schaukelrahmen des PC75UU-2.Es passt nahtlos mit Fabrikarmverbindungen und Original-Hydraulikleitungen ohne Kraftmontage, so dass eine frühe Beschädigung der Dichtung durch Fehlausrichtung vermieden wird.
-
Kompaktes, verstärktes Gebäude, optimiert für häufige Ausgrabungen auf kurzer Strecke
Die speziell angepassten dünnen, aber verdickten Lugschichten passen zum begrenzten Einbauraum der Mini-Maschine.Baumwurzeln und Betonkante bei Stadtlandschaftsgestaltung, wodurch das Risiko einer abnormalen Verformung kleiner Baggerzylinder verringert wird.
-
Zweistufige Fabrikprüfungen beseitigen verborgene Leckrisiken
Jeder fertiggestellte Zylinder wird zwei Runden strenger Inspektion unterzogen:Plus hochdruckdichte Luftsäumungstest zur Prüfung der internen und externen ÖlleckagenDie fehlerhaften Einheiten werden vor der Verpackung untersucht, um plötzliche Störungen vorzubeugen.
-
Kostenwirksame Alternative zu Original-OEM-Teilen für Kleinflottenbesitzer
Sie bietet eine gleichwertige Steifigkeit, einen reibungslosen Betrieb und einen gleichwertigen Servicezyklus wie echte Komatsu-Hydraulikzylinder zu einem wesentlich günstigeren Preis.erhebliche Senkung der wiederkehrenden Ersatzteilkosten für Mietfirmen für Minibagger und unabhängige Reparaturwerkstätten, die auf kompakte Nullschwingmaschinen spezialisiert sind.
-
Diversifizierte globale Logistiklösungen für schnelle Lieferungen
Bereite Waren können innerhalb von 3 Werktagen nach Zahlungsbestätigung ausgeliefert werden.Großhandelsfracht bietet preiswerten Großhandelsverkehr für Baumaschinenhändler in Afrika an, Südostasien und dem Nahen Osten.
Hintergrund des Herstellers
Unsere Produktionsstätte ist seit mehr als einem Jahrzehnt auf die Entwicklung und Herstellung von Hydraulikzylindern für Komatsu UU-Kompakt-Nullschwanz-Minibagger spezialisiert.einschließlich des weit verbreiteten Modells PC75UU-2Wir verfügen über komplette Produktionslinien für Schmiedearbeiten, Präzisionsschleifen, Wärmebehandlung und Chrombehandlung.mit unabhängigen Laboratorien, um die tatsächlichen Belastungsbedingungen für die Produktoptimierung zu simulierenUnsere Hydraulikzylinder-Serie wird das ganze Jahr über in Dutzende von Ländern exportiert.Gewinnung eines stetigen positiven Feedbacks von weltweit tätigen Herstellern von Ersatzteilen für kompakte Maschinen für eine stabile Qualität und eine präzise Modellkompatibilität.
Häufig gestellte Fragen
F1: Passt dieser Stäbchenzylinder in die Minibagger PC75UU-1 oder PC78UU-2?
A: Nein. Bei Minibaggern mit Nullschwanz unterschiedlicher Generation gibt es exklusive Bauteilnummern und eine einzigartige Montagegeometrie, die nicht miteinander verknüpft werden kann.Bitte überprüfen Sie vor der Bestellung den vollständigen Modellcode Ihrer Maschine..
F2: Enthält das Zylinderpaket das entsprechende Dichtungsreparatur-Kit?
A: Die Standardverpackung enthält nur die komplette Armzylindermontage.und wir können ein ermäßigtes gebündeltes Angebot anbieten, wenn zusammen bestellt.
F3: Wie schützt man den Zylinder während des Seeverkehrs über weite Strecken?
A: In beide Zylinderkammern wird zum Schutz vor inneren Korrosion rostfreudiges Hydrauliköl eingespritzt; das ganze Kolbenstange ist gleichmäßig mit rostfreudigem Fett beschichtet.Die gesamte Einheit ist mit einer mehrschichtigen, dicken wasserdichten PE-Folie eingewickelt und in verstärkte, dicke Sperrholz-Exportkästen platziert, um Kratzer zu blockieren, Schlagverformungen und Feuchtigkeitserosion während des Seeverkehrs.
F4: Wird bei Kauf eines vollständigen Satzes von Spreng-, Arm- und Eimerzylinder für PC75UU-2 Volumenrabatt gewährt?
A: Ja, wir bieten aufgeschlüsselte Schüttpreise für Bestellungen von kompletten Arbeitsarmzylinder-Sets an.Ein konsolidierter Seeverkehrsdienst mit vollen Containern wird ebenfalls unterstützt, um die gesamten internationalen Logistikkosten für große Aufträge zu senken..
F5: Welche Unterstützung kann ich erhalten, wenn innerhalb des Garantiezeitraums von 12 Monaten ein Ölleck auftritt?
A: Bitte liefern Sie für die Überprüfung klare Fotos der Leckageposition und die Seriennummer Ihres Baggers.Wir liefern kostenlose Ersatzdichtung Zubehör und Schritt-für-Schritt Fernwartungsführung umgehend das Problem zu lösen.
